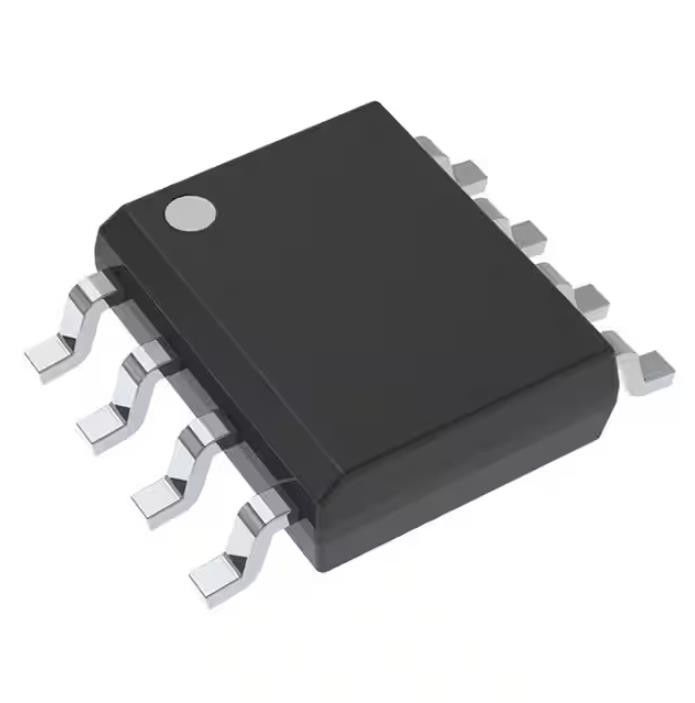

UCC2813QDR-3Q1 Power Switch Ic Ic Reg Ctrlr Mult Topology 8soic
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | UCC2813QDR-3Q1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo dell'uscita di stato del prodotto: | Attivo | Tipo dell'uscita: | Driver del transistor |
|---|---|---|---|
| Funzione: | Aumenti, aumenti/scendere | Configurazione di uscita: | Positivo |
| Topologia: | Spinta, ritorno del raggio catodico, convertitore di andata | Numero delle uscite: | 1 |
| Fasi di uscita: | 1 | Tensione - rifornimento (Vcc/Vdd): | 3.6V ~ 12V |
Descrizione di prodotto
UCC2813QDR-3Q1 Power Switch Ic Ic Reg Ctrlr Mult Topology 8soic
Boost, Flyback, Forward Converter Regolatore Uscita positiva Step-Up, Step-Up/Step-Down Controller CC-CC IC 8-SOIC
Specifiche di UCC2813QDR-3Q1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Controllori a commutazione CC CC | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo di uscita | Driver a transistor |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | Boost, Flyback, Forward Converter |
| Numero di uscite | 1 |
| Fasi di uscita | 1 |
| Tensione - Alimentazione (Vcc/Vdd) | 3,6 V ~ 12 V |
| Frequenza - Commutazione | - |
| Ciclo di lavoro (massimo) | 99% |
| Raddrizzatore sincrono | NO |
| Sincronizzazione orologio | NO |
| Interfacce seriali | - |
| Funzionalità di controllo | Controllo della frequenza |
| temperatura di esercizio | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Pacchetto dispositivo fornitore | 8-SOIC |
| Numero del prodotto di base | UCC2813 |
Caratteristiche diUCC2813QDR-3Q1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 qualificato con i seguenti risultati:
– Grado di temperatura del dispositivo 1: da –40°C a 125°C TA
– Classificazione dispositivo HBM livello 2: 2 kV
– Livello di classificazione CDM del dispositivo C5: 1000 V
• Corrente di alimentazione iniziale tipica di 100 µA
• Corrente di alimentazione operativa tipica di 500 µA
• Funzionamento a 1 MHz
• Soft start interno
• Avvio graduale guasto interno
• Blanking interno del fronte di salita del segnale currentsense
• Uscita totem 1A
• Risposta tipica di 70 ns dal rilevamento della corrente all'uscita gatedrive
• Riferimento tensione tolleranza 1,5%.
• Stesso pinout delle famiglie di dispositivi UCC3802, UC3842 e UC3842A
ApplicazioniDiUCC2813QDR-3Q1
• Alimentatori per automobili
• Alimentazione ausiliaria per veicoli ibridi automobilistici ed elettrici
• Alimentatori AC e DC
Classificazioni ambientali e di esportazione diUCC2813QDR-3Q1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
