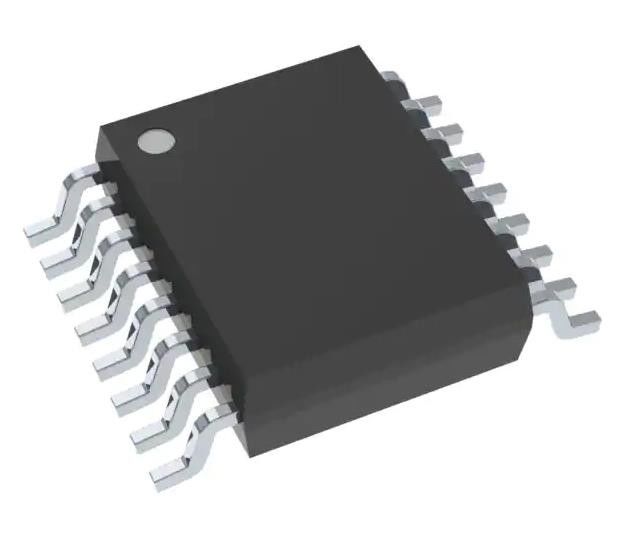

LM43602AQPWPRQ1 Regolatore a commutazione buck IC 1V 1 uscita 2A 16-Power
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM43602AQPWPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - introdotta (massimo): | 36 V | Tensione - introdotta (min): | 3.5V |
|---|---|---|---|
| Tensione - uscita (min/riparato): | 1V | Tensione - uscita (massima): | 28V |
| Corrente - uscita: | 2A | Frequenza - commutazione: | 200kHz ~ 2.2MHz |
Descrizione di prodotto
LM43602AQPWPRQ1 Buck Switching Regulator IC 1V 1 Output 2A 16-Power
Buck Switching Regulator IC Positive Adjustable 1V 1 Output 2A 16-PowerTSSOP (0,173", 4,40 mm di larghezza)
Specificità di LM43602AQPWPRQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100, SIMPLE SWITCHER® |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 3.5V |
| Voltaggio - Input (Max) | 36 V |
| Voltaggio - uscita (min/fisso) | 1V |
| Voltaggio - uscita (massimo) | 28V |
| Corrente - Output | 2A |
| Frequenza - Cambiamento | 200 kHz ~ 2,2 MHz |
| Rettificatore sincrono | - Sì, sì. |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-PowerTSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-HTSSOP |
| Numero del prodotto di base | LM43602 |
CaratteristichediLM43602AQPWPRQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 Qualificato con i seguenti risultati:
Temperatura dell'apparecchio di grado 2: temperatura di funzionamento ambiente da ¥40°C a +125°C
• Corrente quiescente a regolazione di 27 μA
• Alta efficienza a carico leggero (DCM e PFM)
• Risponde alle norme EMI EN55022/CISPR 22
• Rettifica sincrona integrata
• Intervallo di frequenza regolabile: da 200 kHz a 2,2 MHz (500 kHz per impostazione predefinita)
• Sincronizzazione della frequenza con l'orologio esterno
• Compensazione interna
• Stabile con quasi ogni combinazione di condensatori in ceramica, polimero, tantallo e alluminio
• Bandiera del bene-potere
• Inizio delicato in un carico predeterminato
• Inizio morbido interno: 4,1 ms
• Prolungamento del tempo di avviamento morbido mediante condensatore esterno
• Capacità di monitoraggio della tensione di uscita
• Sistema UVLO programmabile con precisione
• Protezione contro i cortocircuiti di uscita con modalità singhiozzo
• Protezione contro la sovra-temperatura
• Creare un design personalizzato utilizzando il LM43602-Q1 con il WEBENCH® Power Designer
ApplicazionidiLM43602AQPWPRQ1
• Automotive della banda AM
• Fornitori energetici industriali
• Regolamento VIN a scopo generale
• Regolamento del punto di carico ad alta efficienza
• Sistemi di telecomunicazione
Classificazioni ambientali ed esportazionidiLM43602AQPWPRQ1
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
