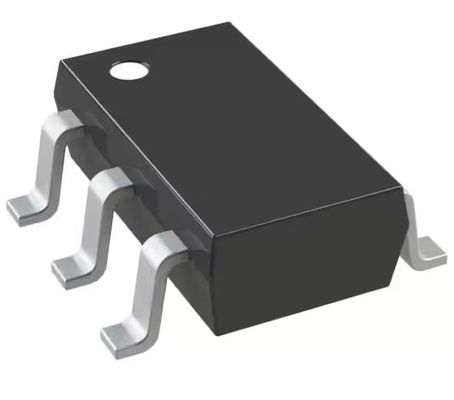

LMR62421XMFX/NOPB regolatore di commutazione IC REG BST SEPIC ADJ 2.1A SOT23
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LMR62421XMFX/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero delle uscite: | 1 | Tensione - introdotta (min): | 2.7V |
|---|---|---|---|
| Tensione - introdotta (massimo): | 5.5V | Tensione - uscita (min/riparato): | 2.7V |
| Tensione - uscita (massima): | 24v | Corrente - uscita: | 2.1A (commutatore) |
| Frequenza - commutazione: | 1.6MHz | ||
| Evidenziare: | Gestione CI di potere di SEPIC,Gestione CI di potere SOT23,LMR62421XMFX/NOPB |
||
Descrizione di prodotto
LMR62421XMFX/NOPBIC del regolatore di commutazioneReg BST SEPIC ADJ 2.1A SOT23
Boost, SEPIC Switching Regulator IC Positive Adjustable 2.7V 1 Output 2.1A (Switch) SC-74A, SOT-753
Specificità di LMR62421XMFX/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | SIMPLE SWITCHER® |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione di uscita | Risultato positivo |
| Topologia | Boost, SEPIC |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 2.7V |
| Voltaggio - Input (Max) | 5.5V |
| Voltaggio - uscita (min/fisso) | 2.7V |
| Voltaggio - uscita (massimo) | 24V |
| Corrente - Output | 2.1A (interruttore) |
| Frequenza - Cambiamento | 1.6MHz |
| Rettificatore sincrono | - No, no. |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-74A, SOT-753 |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Numero del prodotto di base | LMR62421 |
CaratteristichediLMR62421XMFX/NOPB
*Trasferta di tensione di ingresso da 2,7V a 5,5V
*Tensione di uscita fino a 24V
*Corrente di commutazione fino a 2.1A
* Frequenza di commutazione di 1,6 MHz
*Low Shutdown lq, 80 nCycle-by-Cycle Current Limiting
*Compensato internamente
* Inizio morbido interno
* 5-Pin SOT-23 (2.92 x 2.84 x 1 mm) e 6-PinWSON (3 x 3 x 0.8 mm) Imballaggio
* Completamente abilitato per WEBENCHO Power Designer
• Ampia gamma di tensione di funzionamento: 1,5 V ∼ 5,5 V
• Invertire la tensione di blocco sul VIN:
¥6-V massimo assoluto
• Corrente continua massima (IMAX): 1,5 A
• Resistenza attiva (RON):
️ 5-V VIN = 79-mΩ (tipico)
¥ 3,6-V VIN = 91-mΩ (tipico)
L'indice di forza di carico (VIN) di 1,8-V = 141-mΩ (tipico)
• Abilitazione del chip di confronto (CE)
• Indicazione dello stato del canale (ST)
• Basso consumo di corrente:
3,6 V VIN Corrente quieta (IQ, VIN): 150-nA (tipico)
ApplicazionidiLMR62421XMFX/NOPB
*Conversioni Boost/SEPIC da 3,3V, 5V
*Applicazioni con limiti di spazio
*Sistemi integrati
* Display LCD
*Applicazioni a LED
Classificazioni ambientali ed esportazionidiLMR62421XMFX/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
