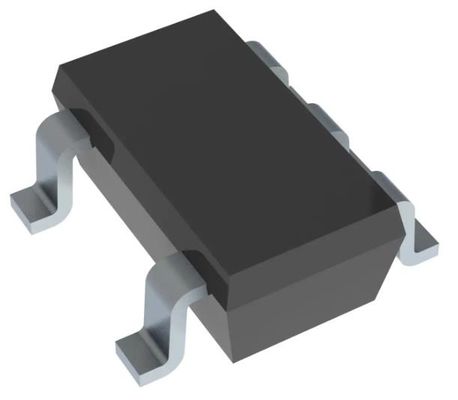

Regolatore di tensione lineare IC 3.3V 250MA SOT23-5 di LP2992AIM5X-3.3/NOPB
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LP2992AIM5X-3.3/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Tensione - introdotta (massimo): | 16V |
|---|---|---|---|
| Tensione - uscita (min/riparato): | 3.3V | Caduta di tensione (max): | 0.85V @ 250mA |
| Corrente - uscita: | µA 250 | Corrente - tranquillo (quoziente d'intelligenza): | µA 95 |
| Corrente - rifornimento (massimo): | 4mA | Temperatura di funzionamento: | -40°C ~ 125°C |
| Evidenziare: | SOT23-5 regolatore di tensione IC,3.3V regolatore di tensione IC,LP2992AIM5X-3.3/NOPB |
||
Descrizione di prodotto
LP2992AIM5X-3.3/NOPB Regulatore di tensione lineare IC 3.3V 250MA SOT23-5
Controllo di tensione lineare IC positivo fisso 1 uscita 250mA SOT-23-5
Specificità di LP2992AIM5X-3.3/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 16V |
| Voltaggio - uscita (min/fisso) | 3.3V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.85V @ 250mA |
| Corrente - Output | 250 mA |
| Corrente - Quiescent (Iq) | 95 μA |
| Corrente - Fornitura (Max) | 4 mA |
| PSRR | 45 dB (1 kHz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sovracorrente, sovratemperatura, cortocircuito |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-74A, SOT-753 |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Numero del prodotto di base | LP2992 |
CaratteristichediLP2992AIM5X-3.3/NOPB
• Intervallo di tensione di ingresso: da 2,2 V a 16 V
• Intervallo di tensione di uscita: da 1,5 V a 5 V
• Ampia gamma di tensione di alimentazione (massimo 16-V)
• Precisione della tensione di uscita 1% (grado A)
• Voltaggio di uscita ultra-basso
• Corrente di uscita specificata a 250 mA
• Stabile con condensatore a bassa emissione ESR
• Corrente quiescente < 1-μA quando disattivata
• Corrente bassa del pin di terra a tutti i carichi
• Alta capacità di corrente di picco
• Basso ZOUT: 0,3-Ω Tipico (10 Hz a 1 MHz)
• Protezione da eccessive temperature e correnti
• Intervallo di temperatura di incrocio da -40°C a +125°C
• Dimensioni minime possibili (SOT-23, WSON Package)
• Richiede un minimo di componenti esterni
• Disponibili tensioni personalizzate
ApplicazionidiLP2992AIM5X-3.3/NOPB
• Cellulari
• Calcolatori palmate/laptop
• Assistenti digitali personali (PDA)
• Camcorder, stereo personali, fotocamere
Classificazioni ambientali ed esportazionidiLP2992AIM5X-3.3/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
