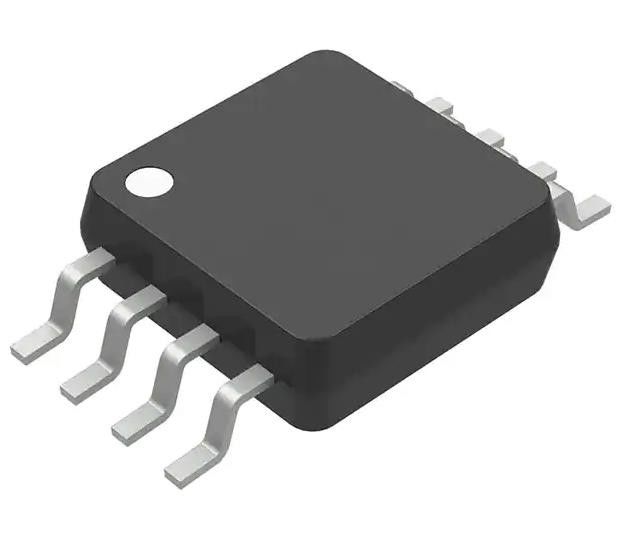

Uscita lineare 300mA 8-VSSOP del circuito 1 del regolatore di tensione di LP3982IMM-3.3/NOPB
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LP3982IMM-3.3/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - introdotta (massimo): | 6V | Tensione - uscita (min/riparato): | 3.3V |
|---|---|---|---|
| Caduta di tensione (max): | 0.22V @ 200mA | Corrente - uscita: | 300mA |
| Corrente - tranquillo (quoziente d'intelligenza): | µA 270 | Temperatura di funzionamento: | -40°C ~ 85°C |
| Numero di regolatori: | 1 | Tipo di uscita: | Riparato |
| Evidenziare: | circuito lineare del regolatore di tensione,Circuito del regolatore di tensione 8-VSSOP,LP3982IMM-3.3/NOPB |
||
Descrizione di prodotto
LP3982IMM-3.3/NOPB Regulatore di tensione lineare IC 1 Uscita 300mA 8-VSSOP
IC REG LINEAR 3.3V 300MA 8VSSOP
Specificità di LP3982IMM-3.3/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 6V |
| Voltaggio - uscita (min/fisso) | 3.3V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.22V @ 200mA |
| Corrente - Output | 300 mA |
| Corrente - Quiescent (Iq) | 270 μA |
| PSRR | - |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura, inversa polarità |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-VSSOP |
| Numero del prodotto di base | LP3982 |
CaratteristichediLP3982IMM-3.3/NOPB
* MAX8860 pin, confezione e specifiche compatibili
* pacchetto di risparmio di spazio LLP
*Corrente di uscita garantita di 300 mA
* 120mV di caduta tipica @ 300mA
*90μA corrente in sospensione tipica
*1nA modalità di spegnimento tipica
*60dB PSRR tipico
*intervallo di ingresso da 2,5 a 6 V
* 120 μs tempo di accensione tipico
* Stabile con piccoli condensatori di uscita in ceramica
* 37μV rumore di tensione di uscita RMS (10Hz a 100kHz)
*Protezione da sovra-temperatura/sopracorrente
* Tolleranza di tensione di uscita ± 2%
ApplicazionidiLP3982IMM-3.3/NOPB
* Telefoni senza fili
* Potenza del nucleo DSP
*Elettronica a batteria
*Apparecchi di informazione portatili
Classificazioni ambientali ed esportazionidiLP3982IMM-3.3/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
