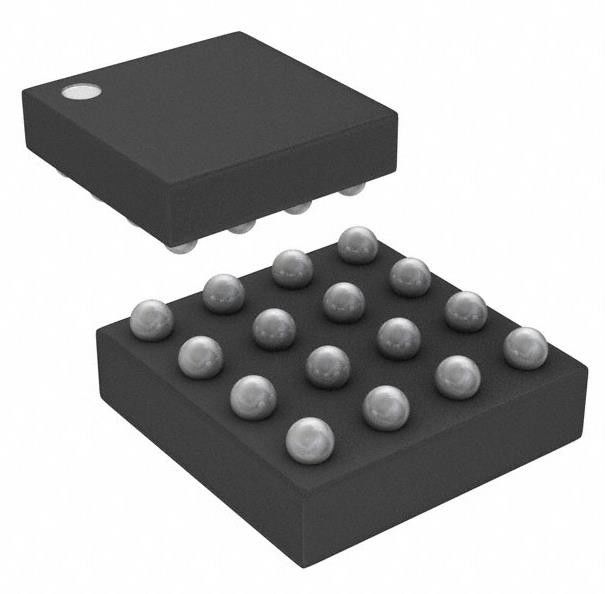

Regolatore di commutazione di spinta di TPS62770YFPR IC 1V, 4.5V (12V) 2 uscita 300mA
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS62770YFPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - introdotta (min): | 2.5V | Tensione - introdotta (massimo): | 5.5V |
|---|---|---|---|
| Tensione - uscita (min/riparato): | 1V, 4.5V (12V) | Tensione - uscita (massima): | 3V, 15V |
| Corrente - uscita: | 300mA, 30mA, 100mA, 200mA | Frequenza - commutazione: | 1.05MHz |
| Evidenziare: | Regolatore di commutazione di spinta IC,Regolatore di commutazione dell'uscita 300mA IC,TPS62770YFPR |
||
Descrizione di prodotto
Regolatore di commutazione di spinta di TPS62770YFPR IC 1V, 4.5V (12V) 2 uscita 300mA
IC REG BUCK BST PROG DL 16DSBGA
Specifiche di TPS62770YFPR
| TIPO | DESCRIZIONE |
| Categoria | Regolatori di tensione - regolatori di commutazione di CC di CC |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Funzione | Aumenti, abbandoni |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro, spinta |
| Tipo dell'uscita | Programmabile |
| Numero delle uscite | 2 |
| Tensione - introdotta (min) | 2.5V |
| Tensione - introdotta (massimo) | 5.5V |
| Tensione - uscita (min/riparato) | 1V, 4.5V (12V) |
| Tensione - uscita (massima) | 3V, 15V |
| Corrente - uscita | 300mA, 30mA, 100mA, 200mA |
| Frequenza - commutazione | 1.05MHz |
| Raddrizzatore sincrono | Sì |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 16-XFBGA, DSBGA |
| Pacchetto del dispositivo del fornitore | 16-DSBGA (1.6x1.6) |
| Numero del prodotto di base | TPS62770 |
Caratteristiche di TPS62770YFPR
• VIN Range 2,5 V - 5,5 V
• convertitore scendere di quoziente d'intelligenza del Na 370
– 8 tensioni in uscita selezionabili (1.0V a 3.0V)
– corrente d'uscita di 300 mA
– Funzione di scarico dell'uscita
• Ha ucciso Rate Controlled Load Switch con la funzione di scarico
• Effettuato in due modi aumenti il convertitore
– Sconnessione del carico
– Constant Output Voltage Adjustable fino a 15 V (VFB 0,8 V)/12 V riparato
– Driver corrente del LED con PWM alla conversione corrente (tensione massima 200 sistemi MV @ D =100% di VFB)
• 16pin minuscolo passo del pacchetto 0.4mm di 1.58mm x di 1,58 WCSP
Applicazioni di TPS62770YFPR
• Elettronica portabile e personale
• Accessori di forma fisica
• Monitoraggio di salute ed accessori medici
Classificazioni dell'esportazione & ambientali di TPS62770YFPR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
