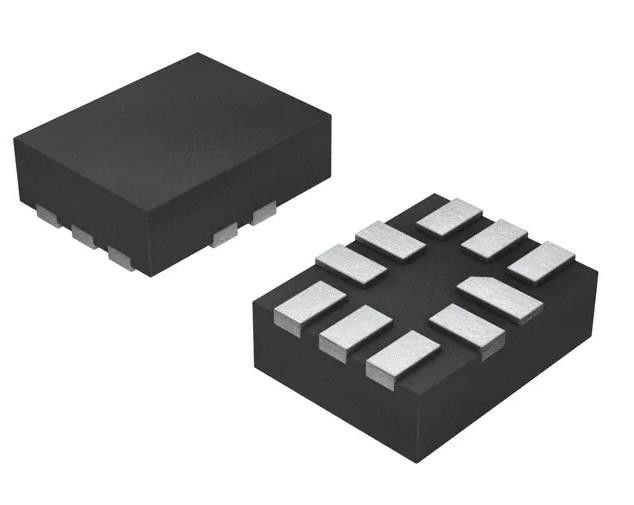

Il chip USB del circuito integrato di TS3USB30ERSWR commuta il Manica 10-UQFN (1.8x1.4) di IC 1
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TS3USB30ERSWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - rifornimento, singolo (V+): | 3V ~ 4.3V | Tensione - rifornimento, doppio (V±): | - |
|---|---|---|---|
| -3 dB di larghezza di banda: | 900MHz | Caratteristiche: | Bidirezionale, USB 2.0 |
| Circuito del commutatore: | DPDT | Numero dei canali: | 1 |
| Resistenza dello Su stato (massima): | 100hm | Temperatura di funzionamento: | -40°C ~ 85°C (TUM) |
| Evidenziare: | Chip del circuito integrato del commutatore di USB,Commutatore IC di 10-UQFN USB,TS3USB30ERSWR |
||
Descrizione di prodotto
Il chip USB del circuito integrato di TS3USB30ERSWR commuta il Manica 10-UQFN (1.8x1.4) di IC 1
COMMUTATORE 1X2 DOPPIO 10UQFN di IC USB
Specifiche di TS3USB30ERSWR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| L'analogo commuta - lo scopo speciale | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Applicazioni | USB |
| Circuito demoltiplicatore/del multiplexor | - |
| Circuito del commutatore | DPDT |
| Numero dei canali | 1 |
| Resistenza dello Su stato (massima) | 10Ohm |
| Tensione - rifornimento, singolo (V+) | 3V ~ 4.3V |
| Tensione - rifornimento, doppio (V±) | - |
| Larghezza di banda di -3db | 900MHz |
| Caratteristiche | Bidirezionale, USB 2.0 |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 10-UFQFN |
| Pacchetto del dispositivo del fornitore | 10-UQFN (1.8x1.4) |
| Numero del prodotto di base | TS3USB30 |
Caratteristiche di TS3USB30ERSWR
Operazione del *Vcc a 3 V - 4,3 V
*D+/D- i perni tollerano fino a 5,25 V
Input compatibili Controllo-Pin di *1.8-V
Il *loFF sostiene l'operazione parziale del Elettrico Giù modo
*RON = un massimo di 10 Q
*RON = 0,35 Q tipiche
*Cio (sopra) = 7,5 PF tipici
Consumo di energia del *Low (un massimo di 1 uA)
Larghezza di banda di *-3-dB = tipico 900 megahertz
La prestazione del *Latch-Up supera 100 mA per JESD 78, la classe II)
Prestazione di *ESD provata per JESD 22
- modello del Umano-corpo 8000-V (A114-B, classe IL)
- modello del Fare pagare-dispositivo 1000-V (C101)
Porto dell'ingresso/uscita di prestazione di *ESD a terra (2)
- modello del Umano-corpo 15000-V
*Packaged in 10 perno UQFN (1,4 millimetri x 1,8 millimetri)
Applicazioni di TS3USB30ERSWR
Segnali dei *Routes per USB 1,0, 1,1 e 2,0
Commutazione del segnale del *Multi-Purpose
Elettronica *Portable
*Industria
Prodotti del *Consumer
Classificazioni dell'esportazione & ambientali di TS3USB30ERSWR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
