Regolatore di commutazione di CC LM43600AQPWPRQ1 IC con 1V 1 uscita 500mA
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM43600AQPWPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Funzione: | Step-Down | Tipo dell'uscita: | Regolabile |
|---|---|---|---|
| Numero delle uscite: | 1 | Tensione - introdotta (min): | 3.5V |
| Tensione - introdotta (massimo): | 36V | Tensione - uscita (min/riparato): | 1V |
| Tensione - uscita (massima): | 28V | Corrente - uscita: | 500mA |
| Frequenza - commutazione: | 200kHz ~ 2.2MHz | Raddrizzatore sincrono: | - Si ', certo. |
| Evidenziare: | Regolatore di commutazione di CC LM43600AQPWPRQ1 IC,Regolatore di commutazione IC 500mA |
||
Descrizione di prodotto
Regolatori di commutazione di CC LM43600AQPWPRQ1 IC con 1V 1 uscita 500mA

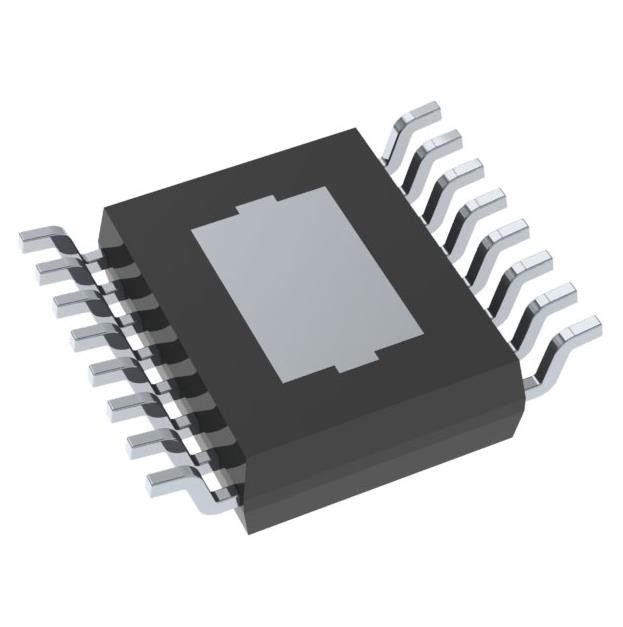

Uscita regolabile 1V 1 500mA 16-PowerTSSOP (0,173", larghezza del positivo di Buck Switching Regulator IC di 4.40mm)
Specifiche di LM43600AQPWPRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Regolatori di tensione - regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | Automobilistico, AEC-Q100, SWITCHER® SEMPLICE |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Funzione | Scendere |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro |
| Tipo dell'uscita | Regolabile |
| Numero delle uscite | 1 |
| Tensione - introdotta (min) | 3.5V |
| Tensione - introdotta (massimo) | 36V |
| Tensione - uscita (min/riparato) | 1V |
| Tensione - uscita (massima) | 28V |
| Corrente - uscita | 500mA |
| Frequenza - commutazione | 200kHz ~ 2.2MHz |
| Raddrizzatore sincrono | Sì |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 16-PowerTSSOP (0,173", larghezza di 4.40mm) |
| Pacchetto del dispositivo del fornitore | 16-HTSSOP |
| Numero del prodotto di base | LM43600 |
Caratteristiche di LM43600AQPWPRQ1
• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
– Grado 1 di temperatura del dispositivo: – 40°C alla temperatura ambiente di funzionamento di +125°C
• corrente tranquilla 33-µA nel regolamento
• Alta efficienza al carico leggero (DCM e PFM)
• Provato alle norme di EMI di EN55022/CISPR 22
• Rettifica sincrona integrata
• Gamma di frequenza regolabile: 200 chilocicli - 2,2 megahertz (500 chilocicli di difetto)
• Sincronizzazione di frequenza all'orologio esterno
• Compensazione interna
• Stabile con quasi qualsiasi combinazione di condensatori ceramici, del polimero, del tantalio e di alluminio
• Elettrico buona bandiera
• Inizio morbido nel carico Pre-polarizzato
• Inizio morbido interno: spettrografia di massa 4,1
• Tempo allungabile di Morbido inizio dal condensatore esterno
• Capacità d'inseguimento di tensione in uscita
• La precisione permette a di programmare il sistema UVLO
• Protezione di cortocircuito dell'uscita con il modo del singhiozzo
• Protezione termica a temperatura eccessiva di arresto
• Crei progettano facendo uso del LM43600-Q1 con il progettista di potere di WEBENCH®
Applicazioni di LM43600AQPWPRQ1
• Sotto-SONO la banda automobilistica
• Sistemi di telecomunicazioni
• Ampio VIN Regulation per tutti gli usi
• Regolamento del Punto-De-carico di alta efficienza
Classificazioni dell'esportazione & ambientali di LM43600AQPWPRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
