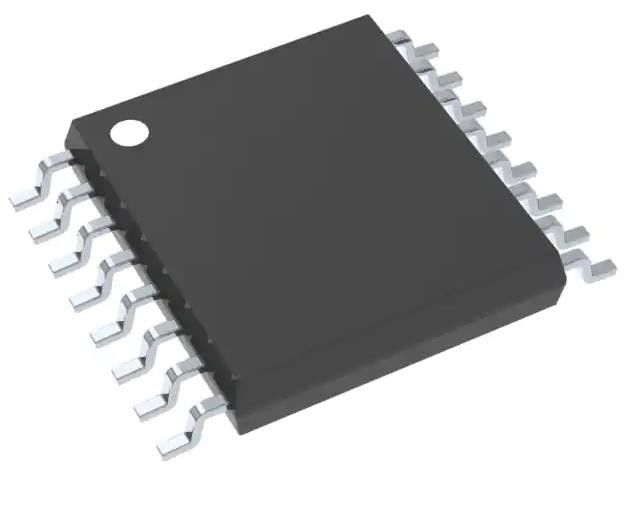

SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x 2/1 di 16-TSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74CB3T3257PWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo: | Multiplexor/demoltiplicatore | Circuito: | 4 x 2:1 |
|---|---|---|---|
| Circuiti indipendenti: | 1 | Fonte del rifornimento di tensione: | Semplice alimentazione |
| Tensione - rifornimento: | 2.3V ~ 3.6V | Temperatura di funzionamento: | -40°C ~ 85°C |
| Evidenziare: | Chip di SN74CB3T3257PWR IC,IC Chip Multiplexer |
||
Descrizione di prodotto
2:1 16-TSSOP di SN74CB3T3257PWR IC Chip Multiplexer Demultiplexer 4 x
Il centro di IC i.MX51 1 del microprocessore di MCIMX515DJM8C ARM® Cortex®-A8, 32 bit 800MHz 529-BGA (19x19)
Specifiche di SN74CB3T3257PWR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Commutatori del segnale, multiplexor, decodificatori | |
| Mfr | Texas Instruments |
| Serie | 74CB |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Tipo | Multiplexor/demoltiplicatore |
| Circuito | 4 2:1 di x |
| Circuiti indipendenti | 1 |
| Corrente - uscita alta, basso | - |
| Fonte del rifornimento di tensione | Semplice alimentazione |
| Tensione - rifornimento | 2.3V ~ 3.6V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 16-TSSOP (0,173", larghezza di 4.40mm) |
| Pacchetto del dispositivo del fornitore | 16-TSSOP |
| Numero del prodotto di base | 74CB3T3257 |
Caratteristiche di SN74CB3T3257PWR
•Basso consumo energetico (ICC = µA 20 massimo)
• Piste di traduzione di tensione in uscita VCC • VCC raggio d'azione da 2,3 V a 3,6 V
• Sostiene l'operazione misto del segnale su tutti • Supporto 0 di dati I/Os - ai porti dell'ingresso/uscita di dati dei livelli di segnalazione 5-V
(0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
– 5-V ha introdotto giù allo spostamento del livello di uscita 3.3-V • Gli input di controllo possono essere determinati da TTL o con le uscite di 3.3-V VCC 5-V/3.3-V CMOS
– 5-V/3.3-V ha introdotto giù al livello di uscita 2.5-V • Fuori sostengo lo spostamento del modo di Parziale-potere-Giù con l'operazione di 2.5-V VCC
• 5-V-Tolerant I/Os con il dispositivo autoalimentato su o • La prestazione del fermo-Su supera 250 mA per JESD spento 17
• Flusso di dati bidirezionale con quasi--Zero • Prestazione di ESD provata per ritardo di propagazione di JESD 22 – modello del Umano-corpo 2000-V
• Caratteristiche basse di resistenza dello Su stato (Ron) (A114-B, classe II) (Ron = un tipo di 5 Ω) – modello del Fare pagare-dispositivo 1000-V (C101)
• La capacità bassa dell'ingresso/uscita minimizza • Sostiene le applicazioni di Digital: Traduzione livellata di caricamento (tipo di Cio (FUORI) = 5 PF), interfaccia di USB, memoria
• I dati e gli input di controllo forniscono l'interfogliatura sottostimata, diodi del morsetto di isolamento del bus • Ideale per attrezzatura portatile a bassa potenza
Descrizioni di SN74CB3T3257PWR
Lo SN74CB3T3257 è un multiplexor TTL-compatibile ad alta velocità/demoltiplicatore del FET con la resistenza bassa dello Su stato (Ron), tenendo conto il ritardo di propagazione minimo. Il dispositivo totale appoggio l'operazione misto del segnale su tutti i porti dell'ingresso/uscita di dati fornendo la traduzione di tensione che segue VCC. Lo SN74CB3T3257 supporto i sistemi facendo uso di 5-V TTL, di 3.3-V LVTTL e delle norme di commutazione di 2.5-V CMOS come pure dei livelli di commutazione definiti dall'utente (si veda figura 1).
Classificazioni dell'esportazione & ambientali di SN74CB3T3257PWR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
