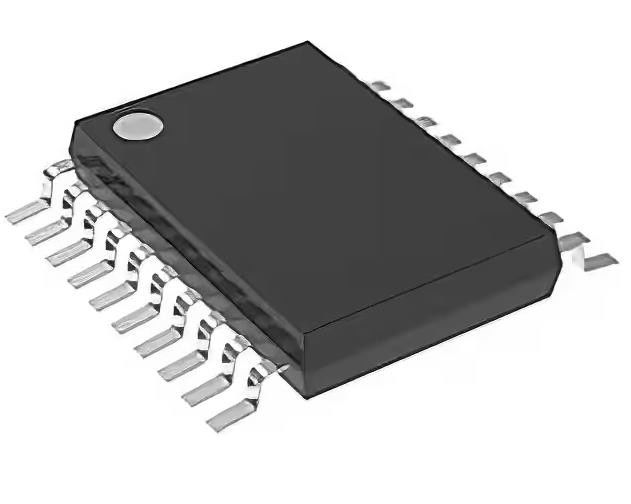

20TSSOP dei COMMUTATORI 8 x 1/1 del BUS di IC dei circuiti integrati di SN74CB3Q3245PWR
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74CB3Q3245PWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo: | Interruttore dell'autobus | Circuito: | 8 x 1:1 |
|---|---|---|---|
| Circuiti indipendenti: | 1 | Corrente - uscita alta, basso: | - |
| Tensione - rifornimento: | 2.3V ~ 3.6V | Temperatura di funzionamento: | -40°C ~ 85°C |
| Evidenziare: | Circuiti integrati IC di SN74CB3Q3245PWR,Circuiti integrati IC 20TSSOP |
||
Descrizione di prodotto
1:1 20TSSOP del COMMUTATORE 8 X del BUS di IC dei circuiti integrati di SN74CB3Q3245PWR
1:1 20-TSSOP del commutatore 8 x del bus di SN74CB3Q3245PWR
Specifiche di SN74CB3Q3245PWR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Commutatori del segnale, multiplexor, decodificatori | |
| Mfr | Texas Instruments |
| Serie | 74CB |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Tipo | Commutatore del bus |
| Circuito | 8 1:1 di x |
| Circuiti indipendenti | 1 |
| Corrente - uscita alta, basso | - |
| Fonte del rifornimento di tensione | Semplice alimentazione |
| Tensione - rifornimento | 2.3V ~ 3.6V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 20-TSSOP (0,173", larghezza di 4.40mm) |
| Pacchetto del dispositivo del fornitore | 20-TSSOP |
| Numero del prodotto di base | 74CB3Q3245 |
Caratteristiche di SN74CB3Q3245PWR
• I dati e gli input di controllo forniscono sottostimato
• Alti diodi del morsetto del percorso dei dati di larghezza di banda (fino a 500 megahertz (1)) • Basso consumo energetico (tipico ICC = 1 mA)
• Equivalente al dispositivo IDTQS3VH384 • VCC raggio d'azione da 2,3 V a 3,6 V
• 5-V I/Os tollerante con il dispositivo autoalimentato su o • Supporto 0 di dati I/Os - ai livelli di segnalazione 5-V spenti (0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V)
• Resistenza bassa e piana dello Su stato (Ron) • Gli input di controllo possono essere determinati da TTL o dalle caratteristiche sopra le uscite del raggio d'azione 5-V/3.3-V CMOS (Ron = un tipo di 4 Ω)
• Ioff sostiene il modo di Parziale-potere-Giù
• Commutazione della Ferrovia--ferrovia sull'operazione dei porti dell'ingresso/uscita di dati
– 0 - alla commutazione 5-V con 3.3-V VCC • La prestazione del fermo-Su supera 100 mA per
– 0 - JESD 78, classe II alla commutazione 3.3-V con 2.5-V VCC
• Flusso di dati bidirezionale con quasi--Zero • Prestazione di ESD provata per ritardo di propagazione di JESD 22 – modello del Umano-corpo 2000-V (A114-B, classe II)
• La capacità bassa dell'ingresso/uscita minimizza la distorsione del segnale e di caricamento – il modello del Fare pagare-dispositivo 1000-V (C101) (tipo di Cio (FUORI) = 3,5 PF)
• Sostiene sia Digital che analogico
• Applicazioni di commutazione veloci di frequenza (nemico = massimo 20 megahertz): Interfaccia del PCI, segnale differenziale
Descrizioni di SN74CB3Q3245PWR
Lo SN74CB3Q3245 è un alto commutatore del bus del FET di larghezza di banda che utilizza una pompa di carica per elevare la tensione del portone del transistor del passaggio, fornendo una resistenza bassa e piana dello Su stato (Ron). La resistenza bassa e piana dello Su stato tiene conto il ritardo di propagazione minimo e sostiene la ferrovia--ferrovia che si inserisce i porti dell'ingresso/uscita di dati (ingresso/uscita). Il dispositivo inoltre caratterizza la capacità bassa dell'ingresso/uscita di dati per minimizzare la distorsione capacitiva del segnale e di caricamento sul canale omnibus di dati. Specificamente progettato per sostenere le alte applicazioni di larghezza di banda, lo SN74CB3Q3245 fornisce una soluzione ottimizzata dell'interfaccia adatta idealmente per le comunicazioni a banda larga, la rete ed i sistemi informatici dato-intensivi.
Classificazioni dell'esportazione & ambientali di SN74CB3Q3245PWR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
