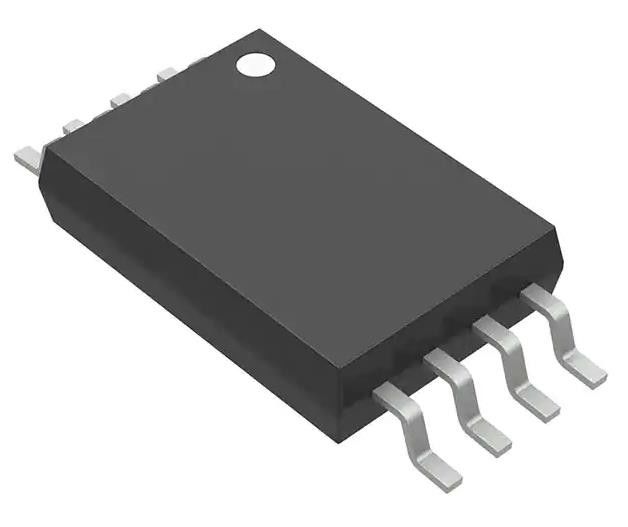

8TSSOP dei COMMUTATORI 1 x 1/1 del BUS del chip del circuito integrato di SN74CB3Q3305PWR
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74CB3Q3305PWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Circuiti indipendenti: | 2 | Tipo: | Interruttore dell'autobus |
|---|---|---|---|
| Circuito: | 1 x 1:1 | Fonte del rifornimento di tensione: | Semplice alimentazione |
| Tensione - rifornimento: | 2.3V ~ 3.6V | Temperatura di funzionamento: | -40°C ~ 85°C |
| Evidenziare: | Chip del circuito integrato di SN74CB3Q3305PWR,Chip 8TSSOP del circuito integrato |
||
Descrizione di prodotto
1:1 8TSSOP del COMMUTATORE 1 X del BUS del chip del circuito integrato di SN74CB3Q3305PWR
1:1 8-TSSOP del commutatore 1 x del bus di SN74CB3Q3305PWR
Specifiche di SN74CB3Q3305PWR
| Categoria | Circuiti integrati (CI) |
| Commutatori del segnale, multiplexor, decodificatori | |
| Mfr | Texas Instruments |
| Serie | 74CB |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Tipo | Commutatore del bus |
| Circuito | 1 1:1 di x |
| Circuiti indipendenti | 2 |
| Corrente - uscita alta, basso | - |
| Fonte del rifornimento di tensione | Semplice alimentazione |
| Tensione - rifornimento | 2.3V ~ 3.6V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-TSSOP (0,173", larghezza di 4.40mm) |
| Pacchetto del dispositivo del fornitore | 8-TSSOP |
| Numero del prodotto di base | 74CB3Q3305 |
Caratteristiche di SN74CB3Q3305PWR
• Alto percorso dei dati di larghezza di banda (fino a 500 megahertz) 1
• 5-V I/Os tollerante con il dispositivo autoalimentato su o spento
• Caratteristiche basse e piane di resistenza dello Su stato (Ron) sopra raggio d'azione (Ron = Ω 3 tipico)
• I supporti la tensione in ingresso oltre rifornimento sui porti dell'ingresso/uscita di dati
– una commutazione di 0 - 5 V con 3,3 V VCC
– una commutazione di 0 - 3,3 V con 2,5 V VCC
• Flusso di dati bidirezionale con il ritardo di propagazione quasi--zero
• La capacità bassa di uscita o dell'input minimizza la distorsione del segnale e di caricamento (Cio (FUORI) = 3,5 PF tipici)
• Frequenza di commutazione veloce (nemico = un massimo di 20 megahertz)
• I dati e gli input di controllo forniscono i diodi sottostimati del morsetto
• Basso consumo energetico (tipico ICC = 0,25 mA)
• Raggio d'azione VCC da 2,3 V a 3,6 V
• Dati I/Os sostenere 0 - 5 livelli di segnalazione di V (0,8 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V e 5 V)
• Gli input di controllo possono essere determinati da TTL o da 5 uscite di V/3.3 V CMOS
• Ioff sostiene l'operazione del modo di parziale-potere-giù
• La prestazione del fermo-su supera 100 mA per JESD 78, classe II
Applicazioni di SN74CB3Q3305PWR
• Telefoni del IP: metallico e senza fili
• Moduli ottici
• Rete ottica: video sopra fibra e EPON
• Centrale telefonica privata (linea di accesso al centralino privato)
• WiMax ed attrezzatura senza fili dell'infrastruttura
• USB, interfaccia di segnale differenziale
• Isolamento del bus
Classificazioni dell'esportazione & ambientali di SN74CB3Q3305PWR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
