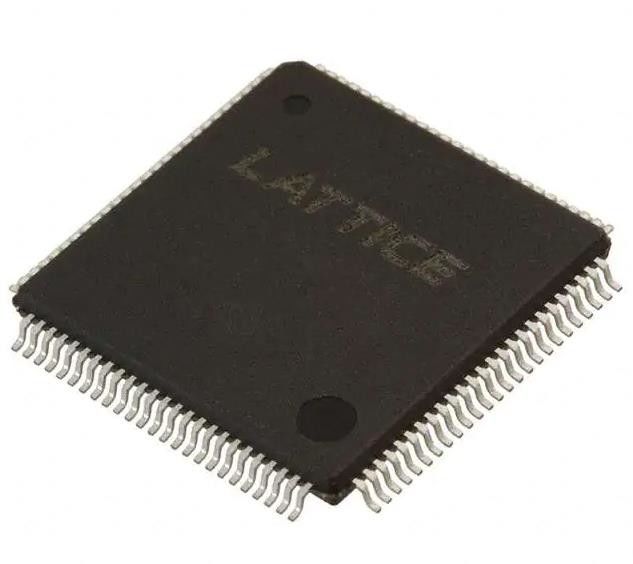

Dispositivi logici programmabili complessi IC 128MC 15NS 100TQFP di ISPLSI1032E-70LTN
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISPLSI1032E-70LTN |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo programmabile: | Nel sistema programmabile | Tempo di ritardo tpd(1) Max: | 15 NS |
|---|---|---|---|
| Fornitura di tensione - interna: | 4.5V ~ 5.5V | Numero degli elementi di logica/blocchi: | 32 |
| Numero di macrocelle: | 128 | Numero dei portoni: | 6000 |
| Numero di I/O: | 64 | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
| Evidenziare: | Dispositivi logici programmabili del complesso di ISPLSI1032E-70LTN,Dispositivi logici programmabili 100TQFP |
||
Descrizione di prodotto
ISPLSI1032E-70LTN Dispositivi logici programmabili complessi IC 128MC 15NS 100TQFP
ISPLSI 1032E-70LTNI IC CPLD 128MC 15NS 100TQFP
Specificità diISPLSI1032E-70LTN
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| CPLD (dispositivi logici programmabili complessi) | |
| Mfr | Lattice Semiconductor Corporation |
| Serie | ispLSI® 1000E |
| Pacco | Scaffale |
| Status del prodotto | Non utilizzato |
| Tipo programmabile | In sistema programmabile |
| Tempo di ritardo tpd(1) Max | 15 ns |
| Fornitura di tensione - interna | 4.5V ~ 5.5V |
| Numero di elementi/blocchi logici | 32 |
| Numero di macrocelle | 128 |
| Numero di porte | 6000 |
| Numero di I/O | 64 |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 100 LQFP |
| Confezione del dispositivo del fornitore | 100 TQFP (14x14) |
| Numero del prodotto di base | ISPLSI 1032E |
CaratteristichediISPLSI1032E-70LTN
• Logica programmabile ad alta densità
¥ 6000 porte PLD
64 pin di I/O, otto ingressi dedicati
¥ 192 Registri
L'interconnessione globale ad alta velocità
¢ Ampia porta di ingresso per contatori veloci, macchine di stato, decodificatori di indirizzi, ecc.
Dimensioni di blocco di logica di piccole dimensioni per la logica casuale
• TECNOLOGIA E2CMOS® ad alte prestazioni
Fmax = 125 MHz Frequenza massima di funzionamento
¢ tpd = 7,5 ns Ritardo di propagazione
Input e output compatibili con il TTL
¢ Cancellabile e riprogrammabile elettricamente
Non volatili
- Testato al 100% al momento della produzione
L'interruzione del prodotto non utilizzato risparmia energia
• IN-SYSTEM programmabile
Programmabile all'interno del sistema (ISPTM) solo 5V
¢ Aumento dei rendimenti produttivi, riduzione dei tempi di commercializzazione e miglioramento della qualità dei prodotti
¢ Riprogrammazione dei dispositivi saldatori per una prototipazione più rapida
• Offre la facilità d'uso e la velocità rapida del sistema di PLD con la densità e la flessibilità di array di gate programmabili sul campo
Un dispositivo programmabile completo può combinare la logica della colla e i progetti strutturati
Capacità di bloccaggio migliorata
¢ Quattro pin di ingresso dedicati all'orologio
Orologi sincroni e asincroni
Controllo della velocità di uscita programmabile per ridurre al minimo il rumore di commutazione
Posizionamento flessibile degli spilli
¢ Un pool di routing globale ottimizzato fornisce interconnettività globale
Opzioni di confezionamento senza piombo
Descrizioni dell'ISPLSI1032E-70LTN
L'ispLSI 1032E è un dispositivo di logica programmabile ad alta densità contenente 192 registri, 64 pin di I/O universali, otto pin di input dedicati,quattro pin di ingresso di orologeria dedicati e un pool di routing globale (GRP).
Classificazioni ambientali e di esportazioneISPLSI1032E-70LTN
| Attributo | Descrizione |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
