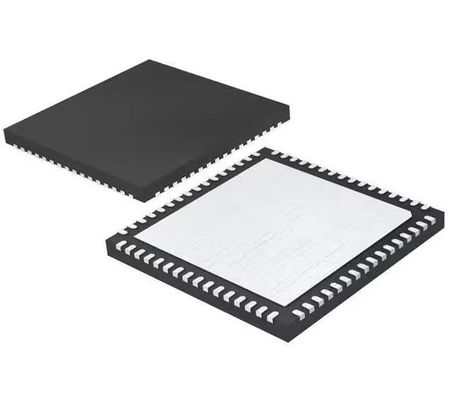

FLASH 64-VQFN di 16 bit 16MHz 48KB di IC MSP430 CPU16 del microcontroller di MSP430F2481TRGCR
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MSP430F2481TRGCR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Processore di base: | MSP430 CPU16 | Dimensione del nucleo: | 16 bit |
|---|---|---|---|
| Velocità: | 16 MHz | Connettività: | I2C, IrDA, LINbus, SCI, SPI, UART/USART |
| Periferie: | Detezione/risistemazione, POR, PWM, WDT | Numero di I/O: | 48 |
| Dimensione della memoria del programma: | 48KB (48K x 8 + 256B) | Tipo di memoria del programma: | Flash |
| Dimensione della RAM: | 4K x 8 | Voltaggio - alimentazione (Vcc/Vdd): | 1.8V ~ 3.6V |
| Evidenziare: | Microcontroller IC di MSP430F2481TRGCR,Microcontroller IC MSP430 |
||
Descrizione di prodotto
MSP430F2481TRGCR Microcontrollore IC MSP430 CPU16 16-Bit 16MHz 48KB FLASH 64-VQFN
MSP430F2481TRGCR IC MCU 16BIT 48KB FLASH 64VQFN
Specificità diMSP430F2481TRGCR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Microcontrollori | |
| Mfr | Texas Instruments |
| Serie | MSP430F2xx |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Processore di base | MSP430 CPU16 |
| Dimensione del nucleo | 16 bit |
| Velocità | 16 MHz |
| Connettività | I2C, IrDA, LINbus, SCI, SPI, UART/USART |
| Periferie | Detezione/risistemazione, POR, PWM, WDT |
| Numero di I/O | 48 |
| Dimensione della memoria del programma | 48KB (48K x 8 + 256B) |
| Tipo di memoria del programma | Flash |
| Dimensione EEPROM | - |
| Dimensione della RAM | 4K x 8 |
| Voltaggio - alimentazione (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertitori di dati | - |
| Tipo di oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | Pad esposto 64-VFQFN |
| Confezione del dispositivo del fornitore | 64 VQFN (9x9) |
| Numero del prodotto di base | MSP430F2481 |
CaratteristichediMSP430F2481TRGCR
* Intervallo di tensione di alimentazione bassa, da 1,8 V a 3,6 V
* Consumo di energia estremamente basso
- Modalità attiva: 270 uA a 1 MHz, 2,2 V
- Modalità di attesa (VLO): 0,3 A
- Modalità di spegnimento (Ritenzione della RAM): 0,1 A
* Risveglio ultra-veloce dalla modalità standby in meno di 1 us
* Architettura RISC a 16 bit, 62,5 ns Tempo di ciclo delle istruzioni
*Configurazioni di base del modulo orologio:
- Frequenze interne fino a 16 MHz
- Oscillatore LF interno a bassa potenza
- 32 kHz di cristallo.
- Frequenze interne fino a 16 MHz con quattro frequenze calibrate al t1%
- Risonatore.
- Sorgente di orologio digitale esterno
- Resistenza esterna.
* Convertitore analogico-digitale (A/D) a 12 bit con funzione di riferimento interno, campionamento e tenuta e scansione automatica
* Timer A a 16 bit con tre registri di cattura/confronto
* Timer B a 16 bit con sette registrazioni di cattura/confrontazione con registri ombra
* Quattro interfacce universali di comunicazione seriale (USCI)
- USCI AO e USCI A1
- UART migliorata che supporta l' auto-BaudrateDetection
- IrDA Encoder e Decoder
- SPI1 sincrono
- USCI BO e USCI B1l
- 12C TM
- SPI sincrono
Descrizioni di MSP430F2481TRGCR
La famiglia di microcontrollori a potenza ultra-bassa Texas Instruments MSP430TM è composta da diversi dispositivi con diversi set di periferiche destinati a varie applicazioni.
Classificazioni ambientali e di esportazioneMSP430F2481TRGCR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
