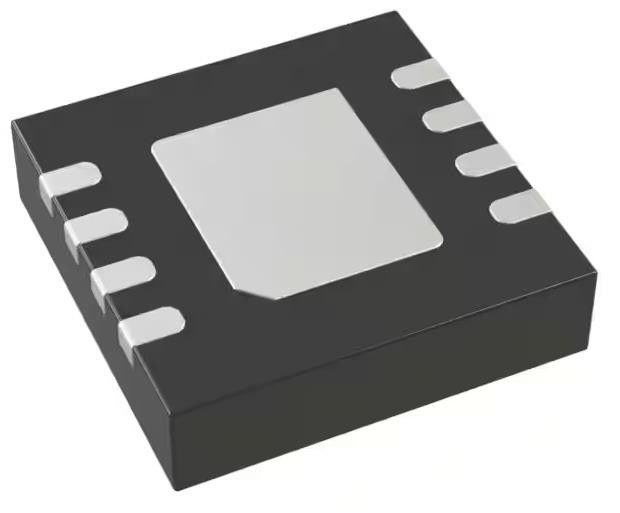

ADP1706ACPZ-1.1-R7 regolatore di tensione lineare IC 1 uscita 1A 8-LFCSP (3x3)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADP1706ACPZ-1.1-R7 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Tensione - introdotta (massimo): | 5.5V |
|---|---|---|---|
| Tensione - uscita (min/riparato): | 1.1V | Caduta di tensione (max): | 0.6V @ 1A |
| Corrente - uscita: | 1A | Corrente - rifornimento (massimo): | 1,55 mA |
| Evidenziare: | Regolatore di tensione lineare ADP1706ACPZ-1.1-R7,Regolatore di tensione lineare 8-LFCSP |
||
Descrizione di prodotto
ADP1706ACPZ-1.1-R7 regolatore di tensione lineare IC 1 uscita 1A 8-LFCSP (3x3)
Registro 1.1V LINEARE 1A 8LFCSP di ADP1706ACPZ-1.1-R7 IC
Specifiche di ADP1706ACPZ-1.1-R7
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Regolatori di tensione - lineari | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Obsoleto |
| Configurazione di uscita | Positivo |
| Tipo dell'uscita | Riparato |
| Numero dei regolatori | 1 |
| Tensione - introdotta (massimo) | 5.5V |
| Tensione - uscita (min/riparato) | 1.1V |
| Tensione - uscita (massima) | - |
| Interruzione procedura di tensione (massima) | 0.6V @ 1A |
| Corrente - uscita | 1A |
| Corrente - tranquillo (quoziente d'intelligenza) | µA 390 |
| Corrente - rifornimento (massimo) | 1,55 mA |
| PSRR | - |
| Caratteristiche di controllo | Permetta a, inizio morbido |
| Caratteristiche di protezione | Sopra la corrente, sopra la temperatura |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-WFDFN ha esposto il cuscinetto, CSP |
| Pacchetto del dispositivo del fornitore | 8-LFCSP (3x3) |
| Numero del prodotto di base | ADP1706 |
Caratteristiche di ADP1706ACPZ-1.1-R7
►Corrente d'uscita massima: 1 A
►Gamma di tensione in ingresso: 2,5 V - 5,5 V
►Corrente bassa di arresto: <1>
Tensione bassa di interruzione procedura del ►: 345 sistemi MV a 1 un carico
►Accuratezza iniziale: ±1%
►Accuratezza sopra la linea, il carico e la temperatura: ±2.5%
►16 opzioni fisse di tensione in uscita con l'inizio morbido
►0,75 V - 3,3 V (ADP1706)
►16 opzioni fisse di tensione in uscita con l'inseguimento
►0,75 V - 3,3 V (ADP1707)
►Opzione regolabile di tensione in uscita
►0,8 V - 5,0 V (ADP1708)
►Stalla con il piccolo condensatore ceramico dell'uscita di 4,7 µF
►Carico/linea eccellenti risposta transitoria
►Limite corrente e protezione termica di sovraccarico
►controllato a logica permetta a
►Disponibile in un cavo 8, in una pagaia esposta SOIC e in un × da 3 millimetri 3 millimetri, il cavo 8 hanno esposto la pagaia LFCSP
Applicazioni di ADP1706ACPZ-1.1-R7
►Computer portatili
►Componenti di memoria
►Materiale per le telecomunicazioni
►Attrezzatura di rete
►Rifornimenti di DSP/FPGA/microprocessor
►Attrezzature di strumentazione/sistemi dell'acquisizione dei dati
Classificazioni dell'esportazione & ambientali di ADP1706ACPZ-1.1-R7
| ATTRIBUTO | DESCRIZIONE |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
