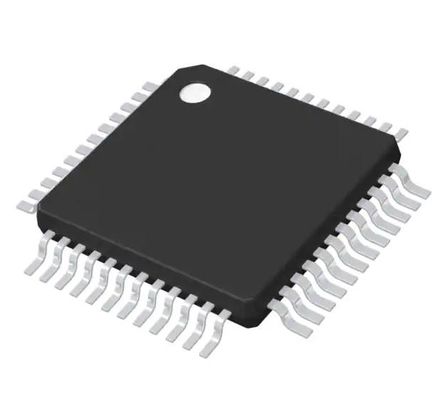

Microcontroller IC di STM8AL3168TAX con l'8 bit 16MHz 32KB (32K x 8) 48-LQFP ISTANTANEO
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | STM8AL3168 FISCALE |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Dimensione del nucleo: | 8 bit | Velocità: | 16 MHz |
|---|---|---|---|
| Connettività: | I2C, IrDA, LINbus, SPI, UART/USART | Numero di I/O: | 41 |
| Dimensione della memoria del programma: | 32KB (32K x 8) | Tipo di memoria del programma: | Flash |
| Dimensione EEPROM: | 1K x 8 | Dimensione della RAM: | 2K x 8 |
| Evidenziare: | Microcontroller IC di STM8AL3168TAX,16MHz microcontroller IC |
||
Descrizione di prodotto

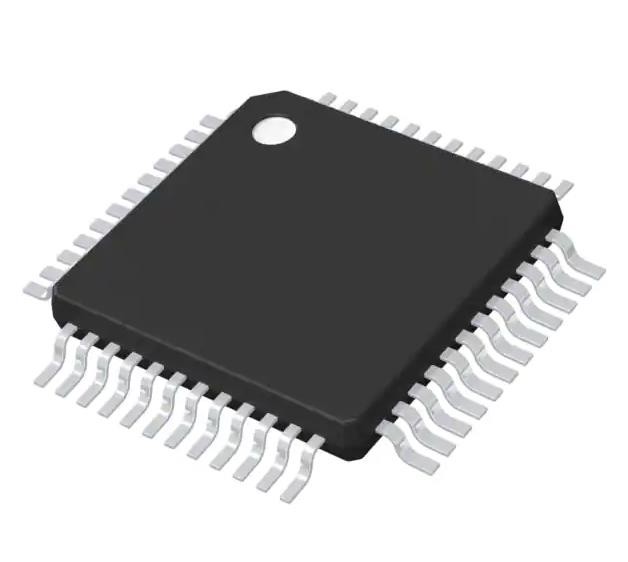

STM8AL3168TAX Microcontrollore IC con 8-bit 16MHz 32KB (32K x 8) FLASH 48-LQFP
STM8AL3168TAX IC MCU 8BIT 32KB FLASH 48LQFP
Specificità di STM8AL3168TAX
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Microcontrollori | |
| Mfr | STMicroelettronica |
| Serie | STM8A |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Non utilizzato |
| Processore di base | STM8A |
| Dimensione del nucleo | 8 bit |
| Velocità | 16 MHz |
| Connettività | I2C, IrDA, LINbus, SPI, UART/USART |
| Periferie | Detezione/risistemazione a marrone, DMA, POR, PWM, WDT |
| Numero di I/O | 41 |
| Dimensione della memoria del programma | 32KB (32K x 8) |
| Tipo di memoria del programma | Flash |
| Dimensione EEPROM | 1K x 8 |
| Dimensione della RAM | 2K x 8 |
| Voltaggio - alimentazione (Vcc/Vdd) | 1.65V ~ 3.6V |
| Convertitori di dati | A/D 25x12b; D/A 1x12b |
| Tipo di oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 48-LQFP |
| Confezione del dispositivo del fornitore | 48-LQFP (7x7) |
| Numero del prodotto di base | STM8 |
CaratteristichediSTM8AL3168TAX
• AEC-Q100 qualificato
• Condizioni di funzionamento
L'intervallo di alimentazione da 1,8 a 3,6 V (fino a 1,65 V in stato di disattivazione)
- 40 °C a 85 o 125 °C
• Caratteristiche a bassa potenza
5 modalità a bassa potenza: attesa, funzionamento a bassa potenza (5,1 μA), attesa a bassa potenza (3 μA), arresto attivo con RTC completo (1,3 μA), arresto con PDR (400 nA)
¢ Corrente da Flash: 195 μA/MHz + 440 μA
¢ funzionamento da RAM: 90 μA/MHz + 400 μA
¢ perdite ultra-basse per I/0: 50 nA
¢ Risveglio rapido da Halt: 4,7 μs
• Core STM8 avanzato
L'architettura di Harvard e la pipeline in 3 fasi
Frequenza massima 16 MHz, 16 CISC MIPS picco
Fino a 40 fonti di interruzione esterne
DescrizionidiSTM8AL3168TAX
I dispositivi STM8AL313x/4x/6x e STM8AL3L4x/6x a media densità sono membri della famiglia STM8AL di otto bit di potenza ultra-bassa.6 V (fino a 1.65 V a tensione bassa) ed è disponibile nelle temperature da -40 a +85°C e da -40 a +125°C.
Classificazioni ambientali e di esportazioneSTM8AL3168TAX
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
