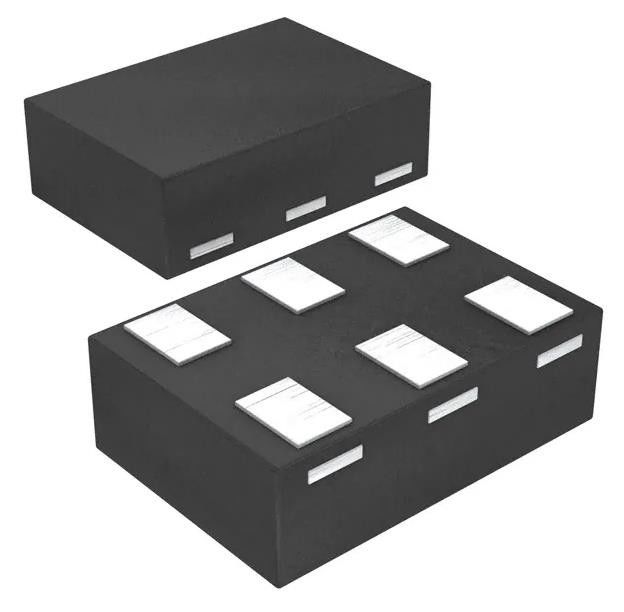

Il regolatore di commutazione di TPS622311DRYR IC per 1.1V fisso 1 ha prodotto 500mA 6-UFDFN
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM4041CIDBZR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo dell'uscita: | Riparato | Numero delle uscite: | 1 |
|---|---|---|---|
| Tensione - introdotta (min): | 2,05 V | Tensione - introdotta (massimo): | 6V |
| Tensione - uscita (min/riparato): | 1.1V | Corrente - uscita: | 500mA |
| Frequenza - commutazione: | 2MHz | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Evidenziare: | Regolatore di commutazione di TPS622311DRYR IC,Regolatore di commutazione IC 1.1V |
||
Descrizione di prodotto
Il regolatore di commutazione di TPS622311DRYR IC per 1.1V fisso 1 ha prodotto 500mA 6-UFDFN
IC REG BUCK 1.1V 500MA 6SON
Specifiche di LM4041CIDBZR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Regolatori di tensione - regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Funzione | Scendere |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro |
| Tipo dell'uscita | Riparato |
| Numero delle uscite | 1 |
| Tensione - introdotta (min) | 2.05V |
| Tensione - introdotta (massimo) | 6V |
| Tensione - uscita (min/riparato) | 1.1V |
| Tensione - uscita (massima) | - |
| Corrente - uscita | 500mA |
| Frequenza - commutazione | 2MHz |
| Raddrizzatore sincrono | Sì |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 6-UFDFN |
| Pacchetto del dispositivo del fornitore | 6-SON (1.45x1) |
| Numero del prodotto di base | TPS622311 |
Caratteristiche di LM4041CIDBZR
• 2 megahertz/3 megahertz di frequenza di commutazione
• Efficienza di fino a 94%
• Picco di corrente dell'uscita fino a 500 mA
• Temperatura di giunzione di funzionamento – di 40°C a 125°C
• Alto PSRR (dB fino a 90)
• Piccole componenti esterne del filtro dall'uscita 1 μH e μF 4,7
• Gamma di VIN da 2,05 V a 6 V
• Modo di risparmio elettrico ottimizzato per tensione di ondulazione bassa dell'uscita
• Operazione forzata di modo di PWM
• Tipo. una corrente tranquilla di 22 μA
• Duty cycle di 100% per l'interruzione procedura più bassa
• Piccolo 1 millimetro di × 1,5 millimetri di × un pacchetto da 0,6 millimetri USON
• dimensione minima della soluzione 12 mm2
• Sostiene 0,6 millimetri di altezza massima della soluzione
Applicazioni di LM4041CIDBZR
• Sostituzione di LDO
• Audio portatile, media portatili
• Radio di potere basso
• Rifornimento del centro di potere basso DSP
• Macchine fotografiche digitali
Classificazioni dell'esportazione & ambientali di LM4041CIDBZR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
