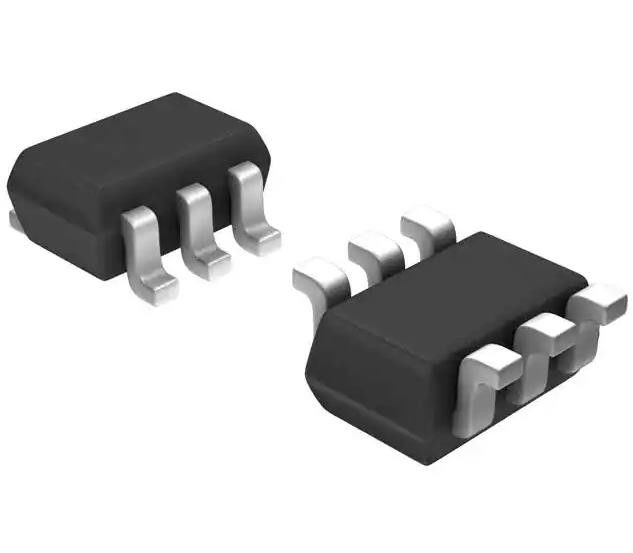

Innesco SC-88 di Schmitt di Manica di Chip With 2 del circuito integrato dell'invertitore di NC7WZ14P6X
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NC7WZ14P6X |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero dei circuiti: | 2 | Numero degli input: | 2 |
|---|---|---|---|
| Caratteristiche: | Schmitt Trigger | Tensione - rifornimento: | 1,65 V ~ 5,5 V |
| Corrente - tranquillo (massimo): | 1 µA | Corrente - uscita alta, basso: | 32 mA, 32 mA |
| Livello logico introdotto - minimo: | 0.2V ~ 1.2V | Livello logico introdotto -: | 1.4V ~ 3.6V |
| Ritardo di propagazione max @ V, CL max: | 4.9ns @ 5V, 50pF | Temperatura di funzionamento: | -40°C ~ 85°C |
| Evidenziare: | Chip del circuito integrato dell'invertitore di NC7WZ14P6X,Chip SC-88 del circuito integrato |
||
Descrizione di prodotto
Innesco SC-88 di Schmitt di Manica di Chip With 2 del circuito integrato dell'invertitore di NC7WZ14P6X
INVERTITORE, SERIE DI LVC/LCX/Z, 2-FU
Specifiche di NC7WZ14P6X
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Portoni ed invertitori | |
| Mfr | onsemi |
| Serie | 7WZ |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Obsoleto |
| Tipo di logica | Invertitore |
| Numero dei circuiti | 2 |
| Numero degli input | 2 |
| Caratteristiche | Innesco di Schmitt |
| Tensione - rifornimento | 1.65V ~ 5.5V |
| Corrente - tranquillo (massimo) | 1 µA |
| Corrente - uscita alta, basso | 32mA, 32mA |
| Livello logico introdotto - minimo | 0.2V ~ 1.2V |
| Livello logico introdotto - | 1.4V ~ 3.6V |
| Max Propagation Delay @ V, CL massimo | 4.9ns @ 5V, 50pF |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto del dispositivo del fornitore | SC-88 (SC-70-6) |
| Pacchetto/caso | 6-TSSOP, SC-88, SOT-363 |
| Numero del prodotto di base | 7WZ14 |
Caratteristiche di NC7WZ14P6X
* velocità ultraelevata: tPD 3.2ns (tipico) in 50pF a 5V VCC
* azionamento ad alto rendimento: ±24mA a 3V VCC
* vasto raggio d'azione VCC: 1.65V a 5.5V
* la prestazione delle partite della gallina di LCX w ha funzionato a 3.3V VCC
* input/uscite di impedenza di Dow n del prigioniero di guerra er alti
* gli input di tolleranza di sovratensione facilitano 5V alla traduzione 3V
* rumore privato EMI Reduction Circuitry
* Ultra-piccoli pacchetti di MicroPak™
* pacchetto di economia di spazio SC70
Descrizioni di NC7WZ14P6X
Il NC7WZ14 è un ith doppio Schmitt dell'invertitore w avviare l'input sulla serie ultraelevata della velocità a semiconduttore (UHS) di TinyLogic.
Classificazioni dell'esportazione & ambientali di NC7WZ14P6X
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
