Potere SSO-16 di N-Manica 21A di 1:1 di With dell'interruttore di accensione/driver di VND7050AJTR
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | VND7050AJTR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero delle uscite: | 2 | Rapporto - introdotto: Uscita: | 0,042361111 |
|---|---|---|---|
| Configurazione dell'uscita: | Alto lato | Tipo dell'uscita: | N-Manica |
| Interfaccia: | INSERITA/DISINSERITA | Tensione - Carico: | 4V ~ 28V |
| Corrente - uscita (massima): | 21A | RDS su (tipo): | 50mOhm |
| Evidenziare: | Interruttore di accensione di VND7050AJTR,Interruttore di accensione SSO-16 |
||
Descrizione di prodotto
Potere SSO-16 di N-Manica 21A di 1:1 di With dell'interruttore di accensione/driver di VND7050AJTR
1:1 PWRSSO16 DI IC PWR DRVR N-CHAN
Specifiche di VND7050AJTR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Commutatori di distribuzione di energia, driver del carico | |
| Mfr | STMicroelectronics |
| Serie | VIPower™ |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Tipo del commutatore | Uso generale |
| Numero delle uscite | 2 |
| Rapporto - introdotto: Uscita | 0,042361111 |
| Configurazione di uscita | Alto lato |
| Tipo dell'uscita | N-Manica |
| Interfaccia | Inserita/disinserita |
| Tensione - carico | 4V ~ 28V |
| Tensione - rifornimento (Vcc/Vdd) | Non richiesto |
| Corrente - uscita (massima) | 21A |
| RDS su (tipo) | 50mOhm |
| Tipo introdotto | Non inversione |
| Caratteristiche | Nuovo inizio automatico, bandiera di stato |
| Protezione dell'errore | La limitazione corrente (riparata), carico aperto individua, sopra la temperatura, sopra tensione, UVLO |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Montaggio del tipo | Supporto di superficie |

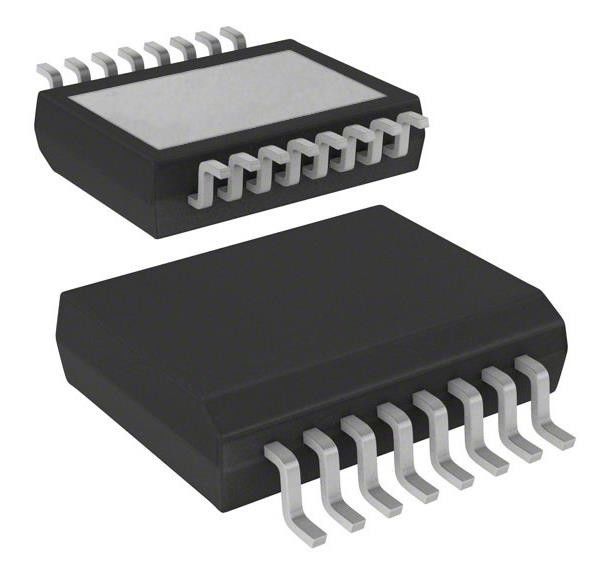

| Pacchetto del dispositivo del fornitore | PowerSSO-16 |
| Pacchetto/caso | 16-PowerLFSOP (0,154", larghezza di 3.90mm) |
| Numero del prodotto di base | VND7050 |
Caratteristiche di VND7050AJTR
• AEC-Q100 si è qualificato
• Generalità
Driver lato alto astuto del doppio canale del − con risposte analogiche di MultiSense
Corrente bassa stessa del appoggio del −
− compatibile con 3 V e 5 uscite di V CMOS
• Funzioni diagnostiche di MultiSense
Il − ha multiplexato le risposte analogiche di: carico corrente con lo specchio corrente proporzionale di alta precisione, VCC tensione di rifornimento e temperatura del dispositivo di TCHIP
Il − sovraccarica e breve per frantumare (l'indicazione di limitazione di potere)
Indicazione termica di arresto del −
rilevazione del aperto carico dello Fuori stato del −
Il − ha prodotto bruscamente VCC a rilevazione
Il senso del − permette a/disattiva
• Protezioni
Arresto di Undervoltage del −
Morsetto di sovratensione del −
Il − carica la limitazione corrente
Limitazione di auto del − dei passeggeri termici veloci
Fermo-fuori configurabile del − su limitazione di potere o di temperatura eccessiva con il perno dedicato di risistemazione di errore
Perdita del − di terra e una perdita di VCC
Batteria inversa del − con le componenti esterne
Protezione della scarica elettrostatica del −
Applicazioni di VND7050AJTR
• Tutti i tipi di carichi resistenti, induttivi e capacitivi automobilistici
• Destinato specialmente alle lampadine di segnalazione automobilistiche (fino combinazioni alla parte posteriore di P27W o di SAE1156 o del LED)
Classificazioni dell'esportazione & ambientali di VND7050AJTR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
