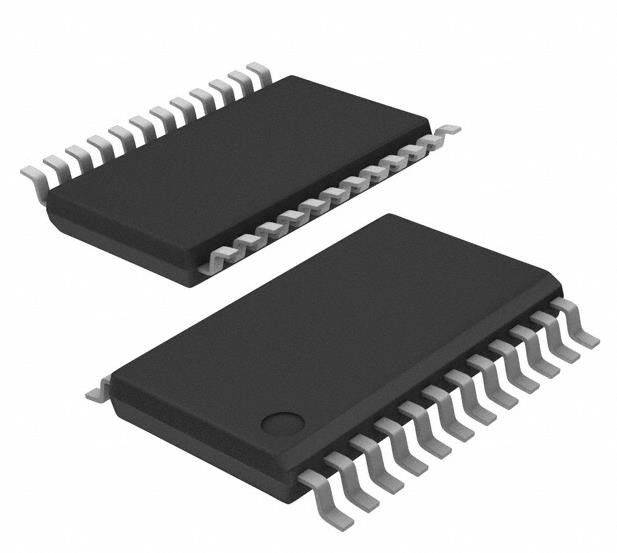

TS3A27518EPWR 6 Circuito di circuito integrato chip di interruttore analogo IC 24-TSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TS3A27518EPWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Circuito multiplexer/demultiplexer: | 2:01 | Numero di circuiti: | 6 |
|---|---|---|---|
| Resistenza dello Su stato (massima): | 6.2 Ohm | Corrispondenza di Manica--Manica (ΔRon): | 300mOhm |
| Tensione - rifornimento, singolo (V+): | 1.65V ~ 3.6V | Tempo del commutatore (tonnellata, damerino) (massimi): | 59, 60, 6 |
| -3 dB di larghezza di banda: | 240MHz | Iniezione della tassa: | 0.81pC |
| Capacità di Manica (CS (fuori), CD (fuori)): | 13pF, 8.5pF | Corrente - perdita (È (fuori)) (Massimo): | 1µA |
| Evidenziare: | TS3A27518EPWR,TS3A27518EPWR chip di circuito integrato,IC di commutazione analogica 24-TSSOP |
||
Descrizione di prodotto
TS3A27518EPWR 6 Circuito di circuito integrato Chip Switch 2:1 6.2Ohm 24-TSSOP
IC SWITCH SPDTX6 6.2OHM 24TSSOP
Specificità di TS3A27518EPWR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Commutatori analogici, multiplexatori, demultiplexatori | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Circuito di commutazione | SPDT |
| Circuito multipixel/demultiplexer | 2:01 |
| Numero di circuiti | 6 |
| Resistenza in stato (massimo) | 6.2 Ohm |
| Corrispondenza canale-canale (ΔRon) | 300 mOhm |
| Voltaggio - alimentazione, singolo (V+) | 1.65V ~ 3.6V |
| Tensione - alimentazione, doppia (V±) | - |
| Tempo di commutazione (Tonne, Toff) (Max) | 59, 60, 6 |
| -3 dB di larghezza di banda | 240 MHz |
| Iniezione di carica | 0.81pC |
| Capacità del canale (CS ((off), CD ((off)) | 13 pF, 8,5 pF |
| Corrente - Fuga (IS(off)) (Max) | 1 μA |
| Intercettazione | -62dB @ 10MHz |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 24-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 24-TSSOP |
| Numero del prodotto di base | TS3A27518 |
CaratteristichediTS3A27518EPWR
• 1,65 V a 3,6 V di alimentazione singola
• Isolamento in modalità di spegnimento, VCC = 0
• Interruttori a bassa capacità, 21,5 pF (tipico)
• Larghezza di banda fino a 240 MHz per la gestione dei segnali ferroviari ad alta velocità
• Isolamento dall'interferenza e dall'OFF di 62 dB
• ingressi di controllo compatibili con la logica a 1,8 V
• ingressi di controllo con tolleranza di 3,6 V
• prestazioni di chiusura superiori a 100 mA per JESD 78, classe II
• prestazioni ESD testate per JESD 22
Modello del corpo umano a 2500-V (A114-B, classe II)
Il modello di dispositivo caricato a 1500 V (C101)
• prestazioni ESD: porte NC/NO
Discarica di contatto ± 6 kV (IEC 61000-4-2)
• pacchetti 24-WQFN (4,00 mm × 4,00 mm) e 24-TSSOP (7,90 mm × 6,60 mm)
ApplicazionidiTS3A27518EPWR
• MUX a due porte SD-SDIO e MMC
• sistemi video MUX-video per PC VGA
• Routing dei segnali audio e video
Classificazioni ambientali e di esportazioneTS3A27518EPWR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
