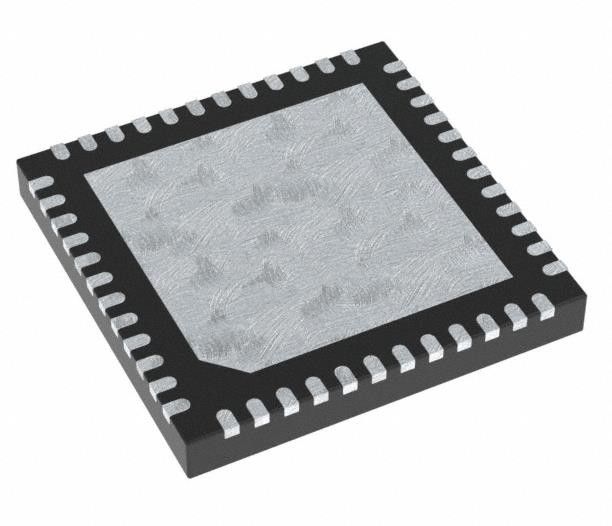

KSZ9031RNXIC Integrated IC Chip 4/4 Transceiver IC Full Ethernet 48-QFN (7x7)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | KSZ9031RNXIC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo: | Ricetrasmettitore | Protocollo: | Ethernet |
|---|---|---|---|
| Numero dei driver/ricevitori: | Pieno | Voltaggio - Fornitura: | 1.8V, 2.5V, 3.3V |
| Temperatura di funzionamento: | -40°C ~ 85°C | Tipo di montaggio: | Montaggio superficiale |
| Evidenziare: | KSZ9031RNXIC,KSZ9031RNXIC Integrated IC Chip,48-QFN IC trasmettitore-ricevitore |
||
Descrizione di prodotto
KSZ9031RNXIC Integrated IC Chip con 4/4 Transceiver Full Ethernet 48-QFN (7x7)
IC TRANSCEIVER FULL 4/4 48QFN
Specificità di KSZ9031RNXIC
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Guida, ricevitore, trasmettitore | |
| Mfr | Tecnologia dei microchip |
| Serie | - |
| Pacco | Scaffale |
| Status del prodotto | Attivo |
| Tipo | Trasmettitore |
| Protocollo | Ethernet |
| Numero di conducenti/ricevitori | 4/4 |
| Doppia struttura | Pieno |
| Tasso di dati | - |
| Voltaggio - Fornitura | 1.8V, 2.5V, 3.3V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 48-VFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 48-QFN (7x7) |
| Numero del prodotto di base | KSZ9031 |
CaratteristichediKSZ9031RNXIC
• Transceiver Ethernet a singolo chip 10/100/1000 Mbps adatto alle applicazioni IEEE 802.3
• Il Timing RGMII supporta il ritardo sul chip secondo la versione 2 di RGMII.0, con opzioni di programmazione per ritardo esterno e aggiustamenti e correzioni dei percorsi di cronometraggio TX e RX
• RGMII con I/O tolleranti 3.3V/2.5V/1.8V
• Auto-negoziazione per selezionare automaticamente la velocità di collegamento più elevata (10/100/1000 Mbps) e duplex (metà/piena)
• Resistenze di terminazione su chip per le coppie differenziali
• Controller LDO on-chip per supportare un'operazione di alimentazione singola da 3,3 V Requisito di un solo FET esterno per generare 1,2 V per il nucleo
• Supporto Jumbo Frame fino a 16 KB
• Uscita di clock di riferimento 125 MHz
• Modalità di arresto di energia per ridurre il consumo di energia quando il cavo non è collegato
• Supporto Wake-On-LAN (WOL) con robusto rilevamento dei pacchetti personalizzati
• Uscite LED programmabili per collegamento, attività e velocità
• Correzione del vagare di base
• Diagnosi dei cavi basata su LinkMD TDR per identificare i cavi in rame difettosi
• Supporto per l'albero NAND parametrico per rilevare i guasti tra gli I/O del chip e la scheda
• Moduli di riproduzione per la diagnosi
• Crossover automatico MDI/MDI-X per rilevare e correggere gli scambi di coppie a tutte le velocità di funzionamento
• rilevamento e correzione automatici degli scambi di coppie, della distorsione delle coppie e della polarità delle coppie
• Interfaccia di gestione MDC/MDIO per la configurazione del registro PHY
• Opzione di interruzione del pin
• Modi di spegnimento e di risparmio energetico
ApplicazionidiKSZ9031RNXIC
• Stampa laser/network
• Network Attached Storage (NAS)
• Server di rete
• Gigabit LAN su scheda madre (GLOM)
• Gateway a banda larga
• Gigabit SOHO/SMB Router
• IPTV
• Set-top box IP
• Console di gioco
• Centro multimediale a tripla riproduzione (dati, voce, video)
• Controllo industriale
• Rete automobilistiche
Classificazioni ambientali e di esportazioneKSZ9031RNXIC
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
