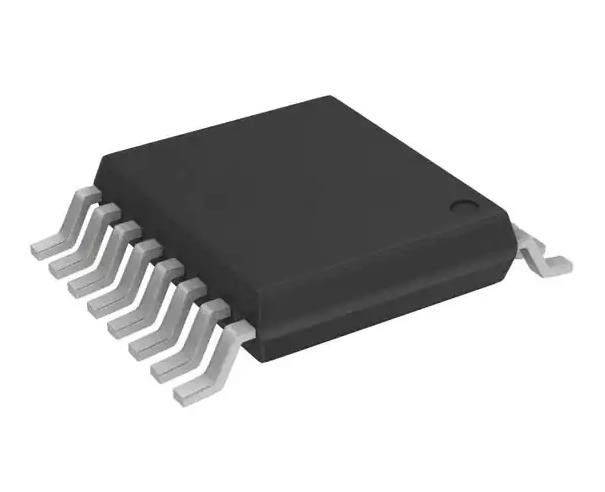

PI6C557-03AQLEX PCI Express Clock Timing IC con 200 MHz 1 uscita 16-TSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | PI6C557-03AQLEX |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Scopo principale: | Ethernet, PCI Express (PCIe) | Input: | Orologio, Crystal. |
|---|---|---|---|
| Prodotto: | HCSL, LVDS | Numero di circuiti: | 1 |
| Rapporto - Input:Output: | 1:02 | Differenza - Input:Output: | No/Sì |
| Frequenza - Max: | 200 MHz | Voltaggio - Fornitura: | 3V ~ 3,6V |
| Evidenziare: | PI6C557-03AQLEX,PCI Express Clock Timing IC,200 MHz Clock Timing IC |
||
Descrizione di prodotto
PI6C557-03AQLEX PCI Express Clock/Timing IC con 200MHz 1 uscita 16-TSSOP
GENERATORE DI OROLOGIO IC 16TSSOP
Specificità di PI6C557-03AQLEX
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Orologio/orario specifico di applicazione | |
| Mfr | Diodi incorporati |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| PLL | - Sì, sì. |
| Scopo principale | Ethernet, PCI Express (PCIe) |
| Input | Orologio, Crystal. |
| Prodotto | HCSL, LVDS |
| Numero di circuiti | 1 |
| Rapporto - Input:Output | 1:02 |
| Differenza - Input:Output | No/Sì |
| Frequenza - Max | 200 MHz |
| Voltaggio - Fornitura | 3V ~ 3,6V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-TSSOP |
| Numero del prodotto di base | PI6C557 |
CaratteristichediPI6C557-03AQLEX
* Compatibile con PCIe® 2.0
- Jitter di fase - 2.1ps RMS (tipo)
* Uscite compatibili con LVDS
* tensione di alimentazione di 3,3 V ± 10%
* Frequenza di ingresso di cristallo o di orologio di 25 MHz
* Uscite HCSL, coppia differenziale di modalità corrente di 0,8 V
* Jitter 35ps ciclo-a-ciclo (tipo)
* Spread di -0,5%, -0,75% e nessun spread
* Disponibile l' opzione Spread Bypass
* Selezione della diffusione e della frequenza tramite pin esterni
* Completamente privo di piombo e pienamente conforme alla RoHS (Nota 1 e 2)
* Libero da alogeni e antimoni.
ApplicazionidiPI6C557-03AQLEX
* Capacitori di decoppiamento
- I condensatori di decoppiamento di 0,01 μF devono essere collegati tra ciascun pin VDD e il piano di terra e posizionati il più vicino possibile al pin VDD.
* Cristallo
Utilizzare un cristallo di risonanza parallelo a 25 MHz con un errore di temperatura inferiore a 300ppm.
Classificazioni ambientali e di esportazionePI6C557-03AQLEX
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
