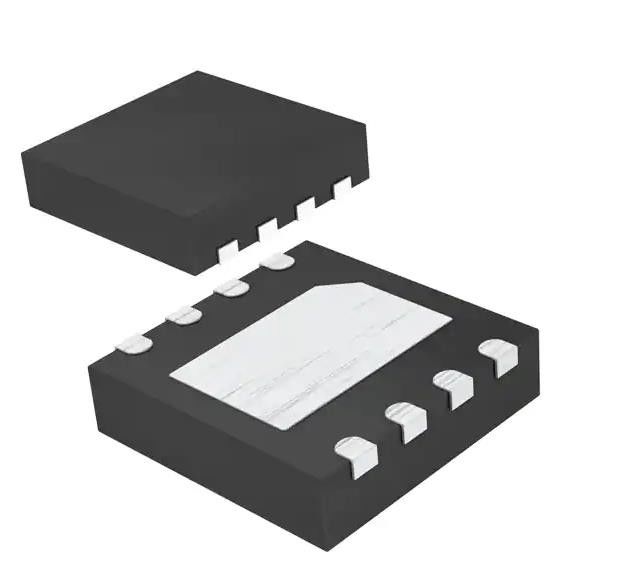

MAX5054BATA+T Gate Driver IC con 4V - 15V inversione/non inversione 8-TDFN (3x3)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MAX5054BATA+T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Configurazione determinata: | Lato basso | Tipo di Manica: | Indipendente |
|---|---|---|---|
| Numero dei driver: | 2 | Tipo del portone: | MOSFET di N-Manica |
| Voltaggio - Fornitura: | 4V ~ 15V | Tensione di logica - VIL, VIH: | 0.8V, 2.1V |
| Corrente - uscita di punta (fonte, lavandino): | 4A, 4A | Tempo di aumento/caduta (tipo): | 32n, 26n |
| Evidenziare: | MAX5054BATA+T,SMD Gate Driver IC,8-TDFN Gate Driver IC |
||
Descrizione di prodotto
MAX5054BATA+T Gate Driver IC con inversione non inversione 8-TDFN (3x3)
IC GATE DRVR LATERALE 8TDFN
Specificità di MAX5054BATA+T
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Dirigenti di cancello | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Non per nuovi disegni |
| Configurazione guidata | Scala bassa |
| Tipo di canale | Indipendente |
| Numero di autisti | 2 |
| Tipo di porta | MOSFET a canale N |
| Voltaggio - Fornitura | 4V ~ 15V |
| Voltaggio logico - VIL, VIH | 0.8V, 2.1V |
| Corrente - Pico di uscita (Sorgente, Flusso) | 4A, 4A |
| Tipo di input | Invertire, non invertire |
| Tempo di crescita / caduta (tipo) | 32n, 26n |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-WDFN Pad esposto |
| Confezione del dispositivo del fornitore | 8-TDFN (3x3) |
| Numero del prodotto di base | MAX5054 |
CaratteristichediMAX5054BATA+T
* Fornitore di alimentazione singolo da 4V a 15V
* 4A Corrente di picco sorgente/sink
* 20 ns (tipico) Ritardo di propagazione
* Corrispondenza di ritardo tra input invertibili e non invertibili
* Ritardo di propagazione corrispondente tra due canali
* VDD / 2 CMOS Logic Inputs (MAX5054AATA)
* Input logici TTL (MAX5054B/MAX5055/MAX5056/MAX5057)
* 0,1 x VDD (CMOS) e 0,3V (TTL) Isteresia logico-input
* Fino a +18V di ingressi logici (indipendentemente dalla tensione VDD)
* Capacità di ingresso bassa: 2,5 pF (tipo)
* 40μA (tipo) Corrente quiescente
* Intervallo di temperatura di esercizio da -40°C a +125°C
* Pacchetti TDFN e SO a 8 pin
ApplicazionidiMAX5054BATA+T
* Switching MOSFET di potenza
* Controllo motorio
* Forniture di alimentazione in modalità interruttore
* Moduli di alimentazione
* Convertitori DC-DC
Classificazioni ambientali e di esportazioneMAX5054BATA+T
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
