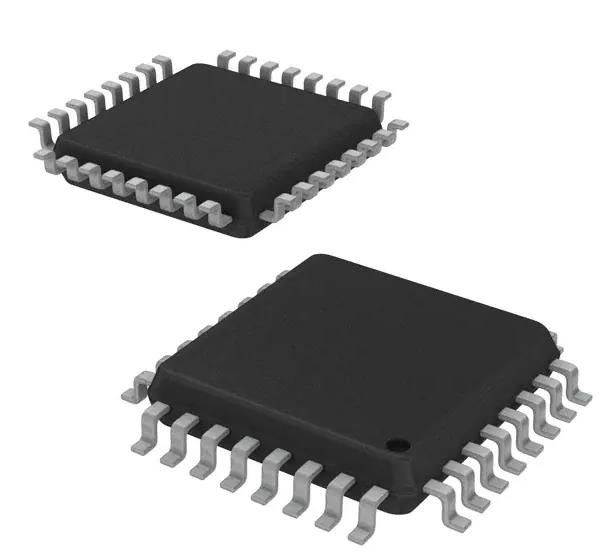

MC56F82733VLC Microcontrollore IC a 32 bit a singolo nucleo 100MHz 48KB FLASH 32-LQFP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MC56F82733VLC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Unità di elaborazione del centro: | 56800EX | Dimensione del nucleo: | Single core a 32 bit |
|---|---|---|---|
| Velocità: | 100 MHz | Connettività: | ² C, SCI, SPI DI I |
| Unità periferiche: | DMA, POR, PWM, WDT | Numero di I/O: | 26 |
| Capacità di memoria di programma: | 48KB (24K x 16) | Tipo di memoria di programma: | FLASH |
| RAM Size: | 4K x 16 | Tensione - rifornimento (Vcc/Vdd): | 2.7V ~ 3.6V |
Descrizione di prodotto
MC56F82733VLC Microcontrollore IC a 32 bit a singolo nucleo 100MHz 48KB FLASH 32-LQFP
IC MCU 32BIT 48KB FLASH 32LQFP
Specificità diMC56F82733VLC
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Microcontrollori | |
| Serie | 56F8xxx |
| Pacco | Scaffale |
| Status del prodotto | Attivo |
| Processore di base | 56800EX |
| Dimensione del nucleo | 32 bit a singolo nucleo |
| Velocità | 100 MHz |
| Connettività | I2C, SCI, SPI |
| Periferie | DMA, POR, PWM, WDT |
| Numero di I/O | 26 |
| Dimensione della memoria del programma | 48KB (24K x 16) |
| Tipo di memoria del programma | Flash |
| Dimensione EEPROM | - |
| Dimensione della RAM | 4K x 16 |
| Voltaggio - alimentazione (Vcc/Vdd) | 2.7V ~ 3.6V |
| Convertitori di dati | A/D 6x12b; D/A 2x12b |
| Tipo di oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 32-LQFP |
| Confezione del dispositivo del fornitore | 32-LQFP (7x7) |
| Numero del prodotto di base | MC56F82 |
Caratteristiche delMC56F82733VLC
• Questa famiglia di controller di segnale digitale (DSC) si basa sul core 56800EX a 32 bit.Su un singolo chip, ogni dispositivo combina la potenza di elaborazione di un DSP e la funzionalità di un MCU,con un insieme flessibile di periferiche per supportare molte applicazioni target:
Controllo industriale
Apparecchi per la casa
Sensori intelligenti
¢ ricarica wireless
L'alimentazione e la gestione dell'energia in modalità commutata
Sistemi di distribuzione dell'energia
Controllo del motore (ACIM, BLDC, PMSM, SR, stepper)
Sistemi fotovoltaici
️ interruttore di circuito
¢ Dispositivi/attrezzature mediche
¢ strumentazione
¢ alimentatori ininterrotti (UPS)
️ Illuminazione
• DSC basato su core 56800EX a 32 bit
¢ Fino a 100 MIPS a frequenza centrale di 100 MHz in modalità veloce
¢ funzionalità DSP e MCU in un'architettura unificata ed efficiente
• Memoria su chip
Memoria flash fino a 64 KB
¢ RAM fino a 8 KB per dati/programmi
La memoria flash e la RAM su chip possono essere mappate sia negli spazi di memoria di programma che di dati
Descrizioni diMC56F82733VLC
Dopo il reset, ogni pin viene configurato per la sua funzione primaria (elencata prima).devono essere programmati tramite i registri GPIO per dispositivi periferici (GPIOx_PER) e i registri GPIO per dispositivi periferici (GPSx) per dispositivi SIM. Tutte le porte GPIO possono essere individualmente programmate come input o output (usando la manipolazione dei bit).
Classificazioni ambientali e di esportazioneMC56F82733VLC
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
