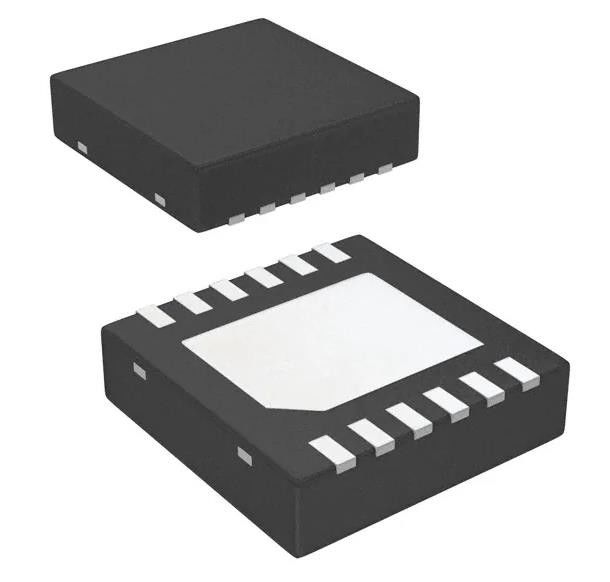

LP38798SDX-ADJ/NOPB IC regolatore di tensione lineare con 1 uscita 800mA 12-WSON
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LP38798SDX-ADJ/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Tensione - introdotta (massimo): | 20V |
|---|---|---|---|
| Tensione - uscita (min/riparato): | 1.2V | Tensione - uscita (massima): | 19.8V |
| Caduta di tensione (max): | 1.1V @ 800mA | Corrente - uscita: | 800mA |
| Corrente - tranquillo (quoziente d'intelligenza): | 1,4 mA | Corrente - rifornimento (massimo): | 2,2 mA |
| PSRR: | 60dB (1kHz) | Caratteristiche di protezione: | Sopra la corrente, sopra la temperatura, cortocircuito |
Descrizione di prodotto
LP38798SDX-ADJ/NOPB IC regolatore di tensione lineare con 1 uscita 800mA 12-WSON
IC REG LIN POS ADJ 800MA 12WSON
Specificità diLP38798SDX-ADJ/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Regolabile |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 20V |
| Voltaggio - uscita (min/fisso) | 1.2V |
| Voltaggio - uscita (massimo) | 19.8V |
| Dispendio di tensione (massimo) | 1.1V @ 800mA |
| Corrente - Output | 800 mA |
| Corrente - Quiescent (Iq) | 1.4 mA |
| Corrente - Fornitura (Max) | 2.2 mA |
| PSRR | 60 dB (1 kHz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sovracorrente, sovratemperatura, cortocircuito |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 12-WFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 12-WSON (4x4) |
| Numero del prodotto di base | LP38798 |
Caratteristiche delLP38798SDX-ADJ/NOPB
• Ampia gamma di tensione di ingresso di funzionamento: da 3 a 20 V
• Rumore di uscita ultra-basso: 5 μVRMS (10 Hz a 100 kHz)
• PSRR elevato: 90 dB a 10 kHz, 60 dB a 100 kHz
• Precisione iniziale della tensione di uscita ±1% (TJ = 25°C)
• Abbandono molto basso: 200 mV (tipico) a 800 mA
• Stabile con condensatori di uscita in ceramica o tantallo
• eccellente risposta transitorio alla linea e al carico
• Limite di corrente e protezione contro le sovratemperature
• Creare un disegno personalizzato utilizzando l'LP38798 con il WEBENCH® Power Designer
Applicazioni diLP38798SDX-ADJ/NOPB
• Forniture di alimentazione RF: PLL, VCO, Mixer, LNA
• Infrastrutture per le telecomunicazioni
• Infrastrutture wireless
• Strumentazione a bassissimo rumore
• Fornitori di energia di precisione
• Convertitori di dati ad alta velocità e precisione
Classificazioni ambientali e di esportazioneLP38798SDX-ADJ/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
