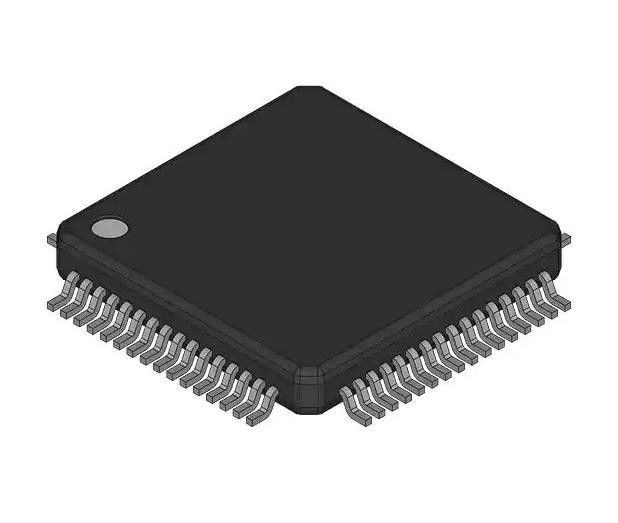

R5F212B8SNFA#U0 R8C R8C/2x/2B Microcontrollore IC 16-Bit 20MHz 64KB FLASH
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | R5F212B8SNFA#U0 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Unità di elaborazione del centro: | R8C | Dimensione del nucleo: | 16 bit |
|---|---|---|---|
| Velocità: | 20MHz | Connettività: | ² C, LINbus, SIO, SSU, UART/USART di I |
| Unità periferiche: | POR, PWM, tensione individuano, WDT | Numero di I/O: | 55 |
| Capacità di memoria di programma: | 64KB (64K x 8) | Tipo di memoria di programma: | FLASH |
| RAM Size: | 3K x 8 | Tensione - rifornimento (Vcc/Vdd): | 2,2 V ~ 5,5 V |
Descrizione di prodotto
R5F212B8SNFA#U0 R8C R8C/2x/2B Microcontrollore IC 16-Bit 20MHz 64KB FLASH
IC MCU 16BIT 64KB FLASH 64LQFP
Specificità diR5F212B8SNFA#U0
| TIPO | Descrizione |
| Categoria | Microcontrollori |
| Mfr | Renesas Electronics America Inc. |
| Serie | R8C/2x/2B |
| Pacco | Altri prodotti |
| Processore di base | R8C |
| Dimensione del nucleo | 16 bit |
| Velocità | 20 MHz |
| Connettività | I2C, LINbus, SIO, SSU, UART/USART |
| Periferie | POR, PWM, rilevatore di tensione, WDT |
| Numero di I/O | 55 |
| Dimensione della memoria del programma | 64KB (64K x 8) |
| Tipo di memoria del programma | Flash |
| Dimensione EEPROM | - |
| Dimensione della RAM | 3K x 8 |
| Voltaggio - alimentazione (Vcc/Vdd) | 2.2V ~ 5.5V |
| Convertitori di dati | A/D 12x10b; D/A 2x8b |
| Tipo di oscillatore | Interno |
| Temperatura di funzionamento | -20°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 64-LQFP |
| Confezione del dispositivo del fornitore | 64 LQFP (14x14) |
| Numero del prodotto di base | R5F212B |
Caratteristiche delR5F212B8SNFA#U0
* Il gruppo R8C/2A e il gruppo R8C/2B di MCU a singolo chip incorporano il nucleo CPU della serie R8C/Tiny, che utilizza istruzioni sofisticate per un elevato livello di efficienza.
Con 1 Mbyte di spazio di indirizzo, ed è in grado di eseguire istruzioni ad alta velocità.
Inoltre, il nucleo della CPU vanta un moltiplicatore per l'elaborazione di operazioni ad alta velocità.
* Il consumo di energia è basso e le modalità di funzionamento supportate consentono un controllo aggiuntivo della potenza.
Queste MCU utilizzano anche una configurazione anti rumore per ridurre le emissioni di rumore elettromagnetico e sono progettate per resistere all'EMI.
L'integrazione di molte funzioni periferiche, tra cui il timer multifunzione e l'interfaccia seriale, riduce il numero di componenti del sistema.
* Inoltre, il gruppo R8C/2B dispone di flash di dati on-chip (1 KB × 2 blocchi).
La differenza tra il gruppo R8C/2A e il gruppo R8C/2B è solo la presenza o l'assenza di flash di dati.
Le loro funzioni periferiche sono le stesse.
Applicazioni di R5F212B8SNFA#U0
* elettrodomestici, apparecchiature per ufficio, apparecchiature audio, apparecchiature di consumo, ecc.
Classificazioni ambientali e di esportazioneR5F212B8SNFA#U0
| Attributo | Descrizione |
| Status RoHS | Non applicabile |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | Venditore non definito |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
