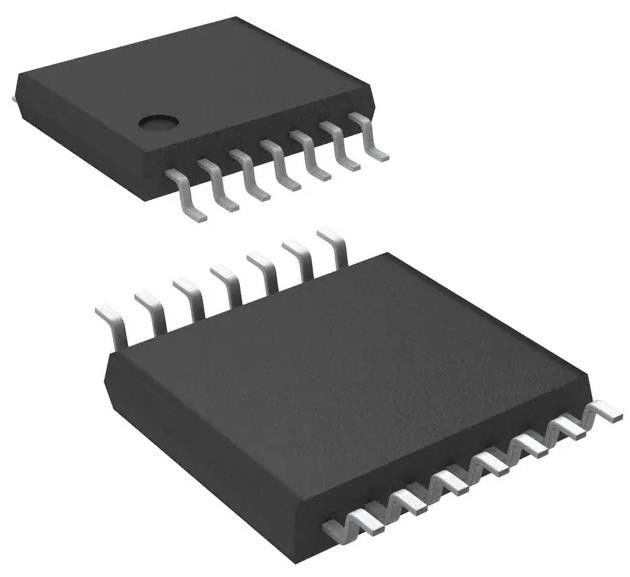

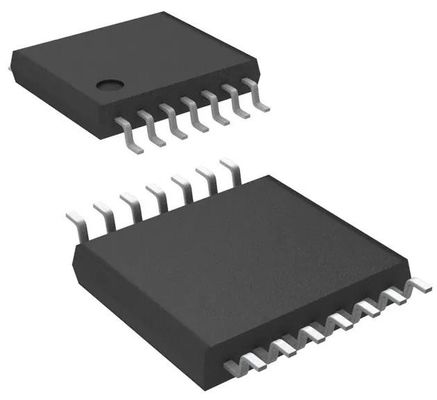

MC74LCX14DTR2G Gate Inverter IC 6 Canale Schmitt Trigger 14-TSSO
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MC74LCX14DTR2G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Invertitore | Numero di circuiti: | 6 |
|---|---|---|---|
| Numero degli input: | 1 | Caratteristiche: | Schmitt Trigger |
| Voltaggio - Fornitura: | 2V ~ 3.6V | Corrente - tranquillo (massimo): | µA 10 |
| Corrente - uscita alta, basso: | 24mA, 24mA | Livello logico introdotto - minimo: | 0.4V ~ 0.6V |
| Livello logico introdotto -: | 1.7V ~ 2.2V | Ritardo di propagazione max @ V, CL max: | 6.5ns @ 3.3V, 50pF |
| Evidenziare: | MC74LCX14DTR2G,MC74LCX14DTR2G Gate Inverter IC |
||
Descrizione di prodotto
MC74LCX14DTR2G Inverter IC 6 Canale Schmitt Trigger 14-TSSO
Invertitore IC 6CH 1-INP 14TSSOP
Specificità diMC74LCX14DTR2G
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Portali e inverter | |
| Mfr | semi |
| Serie | 74LCX |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo di logica | Invertitore |
| Numero di circuiti | 6 |
| Numero di input | 1 |
| Caratteristiche | Schmitt Trigger |
| Voltaggio - Fornitura | 2V ~ 3,6V |
| Corrente - Quiescent (Max) | 10 μA |
| Corrente: alta e bassa uscita | 24mA, 24mA |
| Livello logico di input - basso | 0.4V ~ 0.6V |
| Livello logico di input - alto | 1.7V ~ 2.2V |
| Ritardo massimo di propagazione @ V, Max CL | 6.5ns @ 3.3V, 50pF |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 14-TSSOP |
| Confezione / Cassa | 14-TSSOP (0,173", 4,40 mm di larghezza) |
| Numero del prodotto di base | 74LCX14 |
Caratteristiche delMC74LCX14DTR2G
* Progettato per il funzionamento VCC da 2,3 V a 3,6 V
* Input tolleranti 5,0 V − Capacità di interfaccia con logica TTL 5,0 V
* Compatibile con LVTTL
* Compatibile con LVCMOS
* 24 mA di uscita bilanciata Capacità del pozzo e della sorgente
* Corrente di alimentazione statica quasi zero (10 A) riduce sostanzialmente i requisiti di potenza del sistema
* Performance di chiusura superiore a 500 mA
* Capacità di azionamento corrente è di 24 mA a sorgente/sink
* Pin e funzione compatibili con altre famiglie di logica standard
* Prestazioni ESD: Modello del corpo umano > 2000 V Modello della macchina > 100 V
* Complessità del chip: 41 porte equivalenti
* Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni diMC74LCX14DTR2G
Il MC74LCX14 è un inverter esessiale ad alte prestazioni con ingressi Schmitt-Trigger che funzionano da un'alimentazione da 2,3 a 3,6 V
Classificazioni ambientali e di esportazioneMC74LCX14DTR2G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
