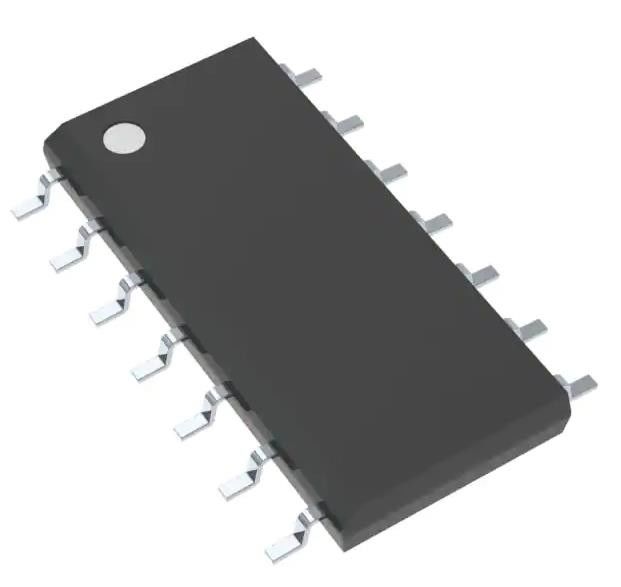

LM319MX / NOPB Comparator Scopo generale DTL Open-Collector Open-Emitter
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM319MX/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | DTL, Open-Collector, Open-Emitter, RTL, TTL | Tensione - rifornimento, singolo/doppio (±): | 5V ~ 36V, ±2,5V ~ 18V |
|---|---|---|---|
| Tensione - contrappeso dell'input (massimo): | 8mV @ ±15V | Corrente - polarizzazione introdotta (massima): | 1μA @ ±15V |
| Corrente - uscita (tipo): | - | Corrente - tranquillo (massimo): | 12.5mA |
| Temperatura di funzionamento: | 0°C ~ 70°C | Confezione del dispositivo del fornitore: | 14-SOIC |
| Evidenziare: | LM319MX / NOPB,LM319MX / NOPB Comparator |
||
Descrizione di prodotto
LM319MX / NOPB Comparator Scopo generale DTL Open-Collector Open-Emitter
IC COMPARATOR 2 GEN PUR 14SOIC
Specificità diLM319MX/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Comparatori | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Tipo | Scopo generale |
| Numero di elementi | 2 |
| Tipo di uscita | DTL, Open-Collector, Open-Emitter, RTL, TTL |
| Tensione - alimentazione, singola/doppia (±) | 5V ~ 36V, ±2,5V ~ 18V |
| Voltaggio - Offset di ingresso (Max) | 8mV @ ±15V |
| Corrente - Bias di ingresso (Max) | 1μA @ ±15V |
| Corrente - uscita (tipo) | - |
| Corrente - Quiescent (Max) | 12.5 mA |
| CMRR, PSRR (tipo) | - |
| Ritardo di propagazione (massimo) | - |
| Isteresi | - |
| Temperatura di funzionamento | 0°C ~ 70°C |
| Confezione / Cassa | 14-SOIC (0,154", 3,90 mm di larghezza) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 14-SOIC |
| Numero del prodotto di base | LM319 |
Caratteristiche delLM319MX/NOPB
• Due comparatori indipendenti
• Funziona da una sola alimentazione a 5 V
• Tempo di risposta tipicamente di 80 ns a ± 15 V
• Fan-out minimo di 2 da ogni lato
• Corrente di ingresso massima di 1 μA sopra la temperatura
• Gli input e gli output possono essere isolati dal sistema
• Alto tasso di svendita in modalità comune
Applicazioni diLM319MX/NOPB
La serie LM119 è costituita da comparatori doppi ad alta velocità di precisione realizzati su un singolo chip monolitico.Sono progettati per funzionare su un'ampia gamma di tensioni di alimentazione fino a una singola alimentazione logica a 5 V e terra. Hanno maggiori guadagni e correnti di ingresso inferiori rispetto a dispositivi come l'LM710. Il collettore non impegnato dello stadio di uscita rende l'LM119 compatibile con RTL, DTL e TTL,con un'intensità di 20 W o più, ma non superiore a 50 W,.
Classificazioni ambientali e di esportazioneLM319MX/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
