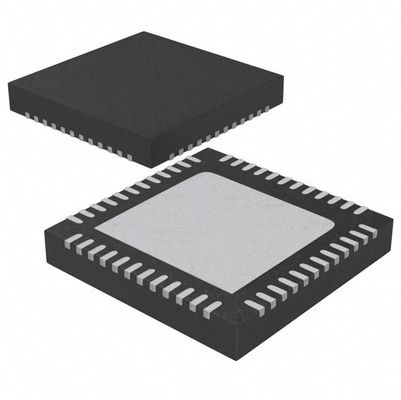

MKL26Z128VFT4 Kinetis KL2 Microcontrollore IC a 32 bit a singolo nucleo 48MHz 128KB FLASH
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MKL26Z128VFT4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Dimensione del nucleo: | Single core a 32 bit | Velocità: | 48MHz |
|---|---|---|---|
| Connettività: | ² C, LINbus, SPI, UART/USART, USB, USB OTG di I | Numero di I/O: | 36 |
| Capacità di memoria di programma: | 128KB (128K x 8) | RAM Size: | 16K x 8 |
| Tensione - rifornimento (Vcc/Vdd): | 1.71V ~ 3.6V | Convertitori di dati: | A/D - 16bit; D/A - 12bit |
| Evidenziare: | MKL26Z128VFT4,MKL26Z128VFT4 Microcontrollore IC,Microcontrollore IC a 48 MHz |
||
Descrizione di prodotto
MKL26Z128VFT4 Kinetis KL2 Microcontrollore IC a 32 bit a singolo nucleo 48MHz 128KB FLASH
IC MCU 32BIT 128KB FLASH 48QFN
Specificità diMKL26Z128VFT4
|
TIPO
|
Descrizione
|
|
Categoria
|
Circuiti integrati (CI)
|
|
Microcontrollori
|
|
|
Serie
|
Kinetis KL2
|
|
Pacco
|
Scaffale
|
|
Status del prodotto
|
Attivo
|
|
Processore di base
|
ARM® Cortex®-M0+
|
|
Dimensione del nucleo
|
32 bit a singolo nucleo
|
|
Velocità
|
48 MHz
|
|
Connettività
|
I2C, LINbus, SPI, UART/USART, USB, USB OTG
|
|
Periferie
|
Detezione/risistemazione a marrone, DMA, I2S, LVD, POR, PWM, WDT
|
|
Numero di I/O
|
36
|
|
Dimensione della memoria del programma
|
128KB (128K x 8)
|
|
Tipo di memoria del programma
|
Flash
|
|
Dimensione EEPROM
|
-
|
|
Dimensione della RAM
|
16K x 8
|
|
Voltaggio - alimentazione (Vcc/Vdd)
|
1.71V ~ 3.6V
|
|
Convertitori di dati
|
A/D - 16 bit; D/A - 12 bit
|
|
Tipo di oscillatore
|
Interno
|
|
Temperatura di funzionamento
|
-40°C ~ 105°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione / Cassa
|
48-VFQFN Pad esposto
|
|
Confezione del dispositivo del fornitore
|
48-QFN (7x7)
|
|
Numero del prodotto di base
|
MKL26Z128
|
Caratteristiche delMKL26Z128VFT4
Prestazioni
• Core ARM® Cortex®-M0+ da 48 MHz
Memorie e interfacce di memoria
• Memoria flash di programma fino a 128 KB
• Fino a 16 KB di SRAM
Periferie del sistema
• Nove modalità a bassa potenza per ottimizzare la potenza in base alle esigenze dell'applicazione
• COP Software, il cane da guardia
• Controller DMA a 4 canali, con supporto fino a 63 richieste
fonti
• Unità di risveglio a bassa perdita
• Interfaccia di debug SWD e Micro Trace Buffer
• Motore di manipolazione dei bit
Orologi
• Oscillatore cristallino da 32 kHz a 40 kHz o da 3 MHz a 32 MHz
• Sorgente orologio multiuso
Caratteristiche operative
• Intervallo di tensione: da 1,71 a 3,6 V
• Intervallo di tensione di scrittura flash: da 1,71 a 3,6 V
• Intervallo di temperatura (ambiente): da -40 a 105°C
Interfaccia uomo-macchina
• Interfaccia hardware touch sensor (TSI) a bassa potenza
• Fino a 50 input/output per uso generale (GPIO)
Interfacce di comunicazione
• Controller On-the-Go USB a velocità completa/bassa con ricevitore on-chip e regolatore da 5 V a 3,3 V
• Due moduli SPI a 16 bit
• modulo I2S (SAI)
• Un modulo UART a bassa potenza
• Due moduli UART
• due moduli I2C
Moduli analogici
• ADC SAR a 16 bit
• DAC a 12 bit
• Comparatore analogico (CMP) contenente un DAC a 6 bit e un input di riferimento programmabile
Calcolatori
• Timer/PWM a sei canali (TPM)
• Due moduli di Timer/PWM a 2 canali
• Timer di interruzione periodici
• temporizzatore a bassa potenza a 16 bit (LPTMR)
• Orologio in tempo reale
Applicazioni diMKL26Z128VFT4
• Consumo di energia fino a 40 μA/MHz in modalità di funzionamento a bassa potenza
• Consumo di potenza statica fino a 2 μA con mantenimento dello stato completo e sveglia di 4,5 μs
• Processore Cortex-M0+ ad alta efficienza con frequenza fino a 48 MHz
• Opzione di memoria fino a 128 KB di flash e 16 KB di RAM
• L'architettura di risparmio energetico è ottimizzata per basse consumazioni con la tecnologia TFS a 90 nm, le tecniche di clock e di power gating,
Controller di memoria flash a stato di attesa zero
Classificazioni ambientali e di esportazioneMKL26Z128VFT4
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
