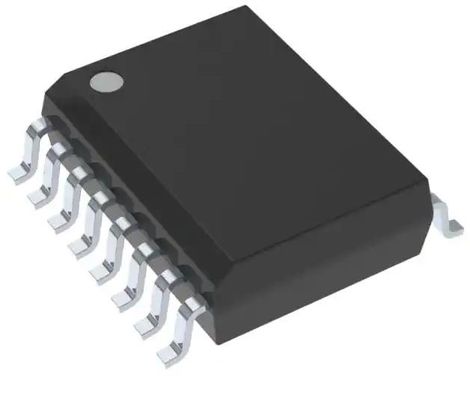

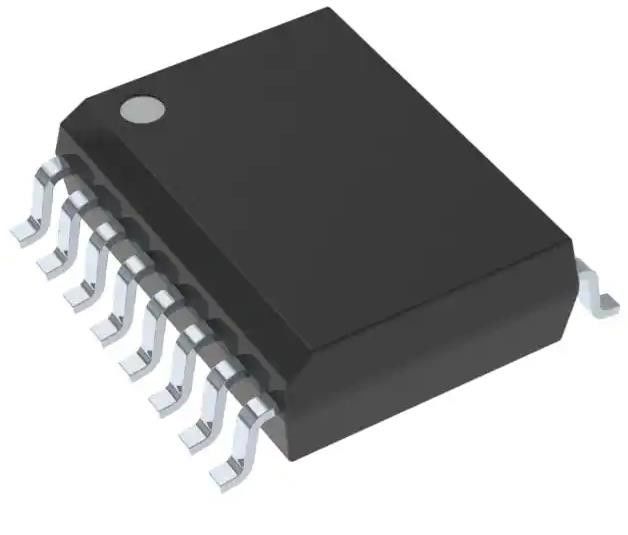

ISO7641FCDWR Isolatore digitale a uso generale 2500Vrms 4 canali 25Mbps 25kV/μS
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISO7641FCDWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 4 | Input - lato 1/Side 2: | 3/1 |
|---|---|---|---|
| Tipo di Manica: | Unidirezionale | Tensione - isolamento: | 2500Vrms |
| Immunità transitoria di modo comune (min): | 25kV/µs | Tasso di dati: | 25Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo): | 28n, 28n | Distorsione di larghezza di impulso (massima): | 3ns |
| Tempo di aumento/caduta (tipo): | 2.8ns, 2.9ns | Voltaggio - Fornitura: | 3V ~ 5.5V |
| Evidenziare: | ISO7641FCDWR,Isolatore digitale ISO7641FCDWR |
||
Descrizione di prodotto
ISO7641FCDWR Isolatore digitale a uso generale 2500Vrms 4 canali 25Mbps 25kV/μs
DGTL ISO 2500VRMS 4CH GP 16SOIC
Specificità diISO 7641FCDWR
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori digitali | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tecnologia | Accoppiamento per capacità |
| Tipo | Scopo generale |
| Potere isolato | - No, no. |
| Numero di canali | 4 |
| Input - Lato 1/Lato 2 | "Cerchiamo Dio", 15/3 |
| Tipo di canale | Unidirezionale |
| Tensione - Isolamento | 2500Vrms |
| Immunità transitoria in modalità comune (min) | 25 kV/μs |
| Tasso di dati | 25 Mbps |
| Ritardo di propagazione tpLH / tpHL (Max) | 28n, 28n |
| Distorsione della larghezza dell'impulso (max) | 3ns |
| Tempo di crescita / caduta (tipo) | 2.8ns, 2.9ns |
| Voltaggio - Fornitura | 3V ~ 5,5V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | ISO 7641 |
Caratteristiche delISO 7641FCDWR
• Velocità di segnalazione: 150 Mbps (M-Grade), 25 Mbps (C-Grade)
• Progettazione robusta con filtro acustico integrato (classe C)
• Basso consumo energetico, tipica CCI per canale (alimentatori da 3,3 V):
ISO7631FM: 2 mA a 10 Mbps
ISO7631FC: 1,5 mA a 10 Mbps
ISO7641FC: 1,3 mA a 10 Mbps
• ICC_disabled estremamente basso (C-Grade)
• Basso ritardo di propagazione: 7 ns tipico (M-Grade)
• Default di uscita a stato basso in modalità sicura
• Ampia gamma di temperature: ¥40°C a 125°C
• 50 KV/μs Immunità transitoria, tipica
• Lunga durata con barriera isolante SiO2
• Funziona da livelli di alimentazione e logica da 2,7 V (M-Grade), 3,3 V e 5 V
• Livello di traslazione 2,7-V (M-Grade), 3,3-V e 5-V
• Pacchetto SOIC-16 a corpo largo
• Autorizzazioni di sicurezza e di regolamentazione
¢ 2500 VRMS Isolamento per 1 minuto per UL 1577
4242 VPK Isolamento di base secondo DIN V VDE V 0884-10 e DIN EN 61010-1
¢ Avviso di accettazione dei componenti CSA 5A, norme IEC 60950-1 e IEC 61010-1 per le apparecchiature finali
Certificazione CQC secondo GB4943.1-2011
¢ Isolamento rinforzato TUV 3000 VRMS secondo EN/UL/CSA 60950-1 e EN/UL/CSA 61010-1
Applicazioni diISO 7641FCDWR
• Sostituzione dell' optoaccoppiatore in:
¢ Autobus di campo industriali
¢ Profibus
¢ Modbus
Bus dati di DeviceNetTM
Interfaccia di controllo servo
Controllo motorio
️ Forniture di energia elettrica
¢ confezioni di batterie
Classificazioni ambientali e di esportazioneISO 7641FCDWR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
