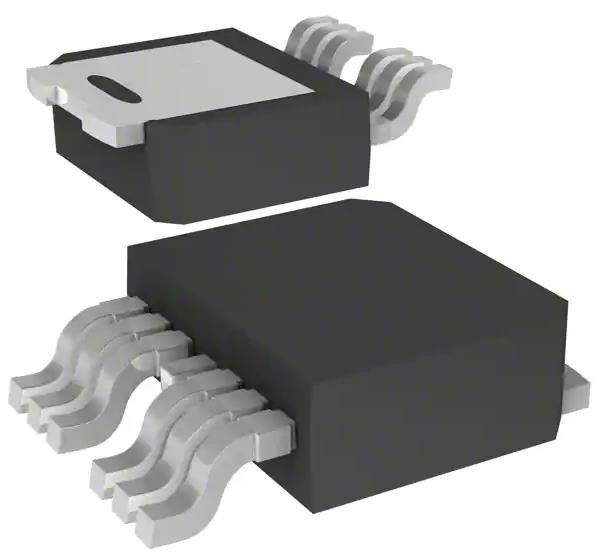

VN5E010MHTR-E Interruttore di alimentazione/guida del circuito integrato chip 1:1 N-canale 60A HPAK
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | VEN5E010MHTR-E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Capacità: | 2,2 µF | Tolleranza: | ±10% |
|---|---|---|---|
| Tensione - stimata: | 10V | coefficiente di temperatura: | X6S |
| Temperatura di funzionamento: | -55°C ~ 105°C | Caratteristiche: | La ESL bassa |
| Applicazioni: | Scopo generale | Tipo di montaggio: | Supporto di superficie, MLCC |
Descrizione di prodotto
L'interruttore di alimentazione/driver VN5E010MHTR-E Chip di circuito integrato 1:1 N-Channel 60A HPAK
Specificità diVEN5E010MHTR-E
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interruttori di distribuzione dell'energia, driver di carico | |
| Mfr | STMicroelettronica |
| Serie | VIPowerTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 1 |
| Rapporto - Input:Output | 0.042361111 |
| Configurazione di uscita | Alto lato |
| Tipo di uscita | Canale N |
| Interfaccia | Attivazione/disattivazione |
| Tensione - carico | 4.5V ~ 28V |
| Voltaggio - alimentazione (Vcc/Vdd) | Non richiesto |
| Corrente di uscita (massimo) | 60A |
| Rds On (Tipo) | 10 mOhm |
| Tipo di input | Non invertevole |
| Caratteristiche | Ripristino automatico |
| Protezione contro i difetti | Limitazione della corrente (fissa), sopra-temperatura, sopra-tensione |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | HPAK |
| Confezione / Cassa | TO-252-7, DPak (6 piombo + scheda) |
| Numero del prodotto di base | VN5E010 |
Caratteristiche delC1005X6S1A225K050BC
■ Generale
¢ Gestione attiva della corrente di ingresso mediante limitazione di potenza
¢ corrente di standby molto bassa
Input compatibili CMOS a 3 V
¢ Emissioni elettromagnetiche ottimizzate
¢ sensibilità elettromagnetica molto bassa
¢ In conformità alla direttiva europea 2002/95/CE
¢ perdite di corrente molto basse
■ Funzioni diagnostiche
¢ senso della corrente di carico proporzionale
¢ Alta precisione del sensore di corrente per un ampio raggio di corrente
- Disattivare il senso corrente.
Indicazione di uscita da corto a terra
Indicazione di sovraccarico e di corto raggio a terra (limitazione della potenza)
Indicazione di spegnimento termico
■ Protezioni
¢ Spegni a bassa tensione
Clampo di sovratensione
Limitazione di carica corrente
L'autolimitazione dei transitori termici rapidi
Protezione contro la perdita di terreno e la perdita di VCC
spegnimento per sovra-temperatura con avvio automatico (spegnimento termico)
Applicazioni diC1005X6S1A225K050BC
■ Tutti i tipi di carichi resistivi, induttivi e capacitivi
Classificazioni ambientali e di esportazioneC1005X6S1A225K050BC
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
