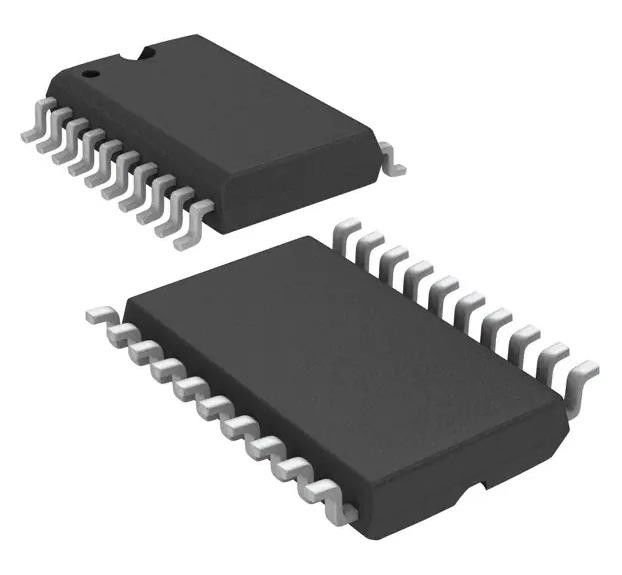

TPIC6B259DWR D-Type, indirizzabile 1 canale 8:8 IC DMOS 20-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPIC6B259DWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Tipo D, indirizzabile | Circuito: | 8:08 |
|---|---|---|---|
| Tipo di uscita: | DMOS | Voltaggio - Fornitura: | 4.5V ~ 5.5V |
| Circuiti indipendenti: | 1 | Tempo di ritardo - Propagazione: | 150 ns |
| Temperatura di funzionamento: | -40°C ~ 125°C | Tipo di montaggio: | Montaggio superficiale |
Descrizione di prodotto
TPIC6B259DWR D-Type, indirizzabile 1 canale 8:8 IC DMOS 20-SOIC
Specificità diTPIC6B259DWR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Fabbricazione a partire da: | |
| Mfr | Texas Instruments |
| Serie | TPIC |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo di logica | Tipo D, indirizzabile |
| Circuito | 8:08 |
| Tipo di uscita | DMOS |
| Voltaggio - Fornitura | 4.5V ~ 5.5V |
| Circuiti indipendenti | 1 |
| Tempo di ritardo - Propagazione | 150 ns |
| Corrente: alta e bassa uscita | - |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 20-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 20-SOIC |
| Numero del prodotto di base | TPIC6B259 |
Caratteristiche delTPIC6B259DWR
* RDS basso. . . 5 Ω tipico
Avalanche Energy. . . 30 mJ
* Otto uscite DMOS-transistor di potenza di 150 mA di corrente continua
* Capacità tipica di limitazione della corrente di 500 mA
* Voltaggio di uscita della pinza. . . 50 V
* Quattro modalità di funzionamento distinte
* Basso consumo energetico
Applicazioni diTPIC6B259DWR
Questo blocco indirizzabile a 8 bit di potenza controlla le uscite dei transistor DMOS a scarico aperto ed è progettato per applicazioni di archiviazione di uso generale nei sistemi digitali.Gli usi specifici comprendono i registri di lavoro, registri seriali e decodificatori o demultiplexatori.Questo è un dispositivo multifunzionale in grado di memorizzare dati di una sola riga in otto chiusure indirizzabili e decodificatore da 3 a 8 o demultiplexatore con DMOS attivo a basso livello.
Classificazioni ambientali e di esportazioneTPIC6B259DWR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
