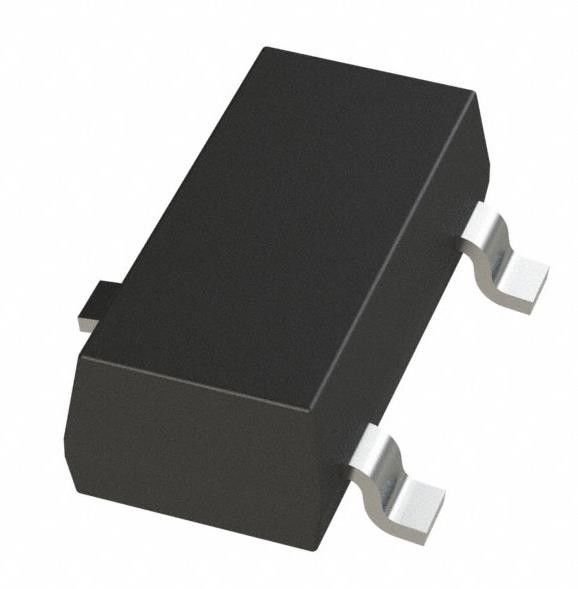

TL431LIACDBZR IC di riferimento di shunt voltage regolabile 2.495V 36 VV ±1% 15 mA SOT-23-3
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TL431LIACDBZR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di riferimento: | Scambio | Tipo di uscita: | Regolabile |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 2.495V | Voltaggio - uscita (massimo): | 36 V |
| Corrente - Output: | 15 mA | Tolleranza: | ± 1% |
| coefficiente di temperatura: | - | Rumore - 0.1Hz a 10Hz: | - |
Descrizione di prodotto
TL431LIACDBZR IC di riferimento di shunt voltage regolabile 2.495V 36 VV ±1% 15 mA SOT-23-3
Specificità diTL431LIACDBZR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Voltaggio di riferimento | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di riferimento | Shunt |
| Tipo di uscita | Regolabile |
| Voltaggio - uscita (min/fisso) | 2.495V |
| Voltaggio - uscita (massimo) | 36 V |
| Corrente - Output | 15 mA |
| Tolleranza | ± 1% |
| Coefficiente di temperatura | - |
| Rumore - da 0,1 Hz a 10 Hz | - |
| Rumore - da 10 Hz a 10 kHz | - |
| Corrente - Fornitura | - |
| Corrente - catodo | 1 mA |
| Temperatura di funzionamento | 0°C ~ 70°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SOT-23-3 |
| Numero del prodotto di base | TL431 |
Caratteristiche delTL431LIACDBZR
• Tolleranza di tensione di riferimento a 25°C
0,5% (classe B)
️ 1% (grado A)
• Tensione di uscita minima tipica: 2,495 V
• Voltaggio di uscita regolabile: Vref a 36 V
• Funzionamento da -40°C a +125°C (Q Temp)
• Differenze massime di temperatura
10 mV (C Temp)
¥ 17 mV (I Temp)
¢ 27 mV (Q Temp)
• Impedanza di uscita tipica 0,3-Ω
• Capacità di scarico di corrente
′ Imin = 1 mA (max)
¢ IKA = 15 mA (massimo)
• Corrente di ingresso di riferimento IREF: 0,4 μA (max)
• deviazione della corrente di ingresso di riferimento rispetto alla temperatura, II ((dev): 0,3 μA (max)
Applicazioni diTL431LIACDBZR
• Regolazione della tensione e della corrente
• Regolamento del lato secondario in SMPS Flyback
• Sostituzione del diodo Zener
• Monitoraggio della tensione
• Sink/sorgente di corrente costante di precisione
• Comparatore con riferimento integrato
