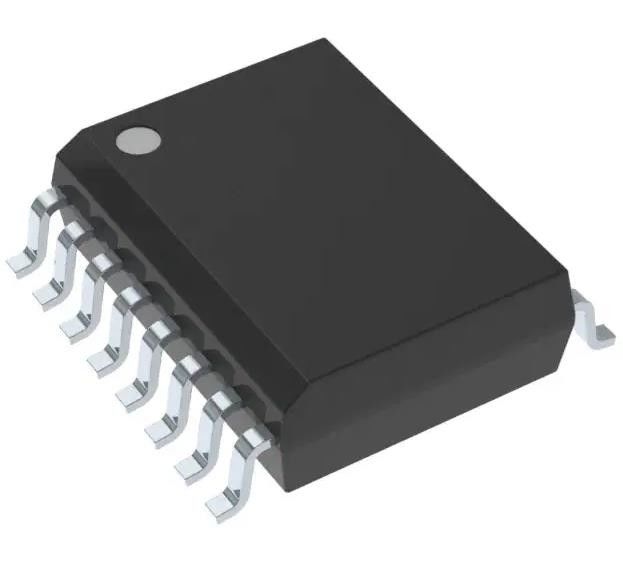

ADUM1401ARWZ Isolatore digitale a uso generale 2500Vrms 4 canali 1Mbps 25kV/μs
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADUM1401ARWZ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 4 | Input - lato 1/Side 2: | 3:1 |
|---|---|---|---|
| Tipo di Manica: | Unidirezionale | Tensione - isolamento: | 2500Vrms |
| Immunità transitoria di modo comune (min): | 25kV/µs | Tasso di dati: | 1Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo): | 100ns, 100ns | Distorsione di larghezza di impulso (massima): | 40ns |
Descrizione di prodotto
ADUM1401ARWZ Isolatore digitale a uso generale 2500Vrms 4 canali 1Mbps 25kV/μs
Specificità diADUM1401ARWZ
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori digitali | |
| Mfr | Analog Devices Inc. |
| Serie | iCoupler® |
| Pacco | Tubo |
| Tecnologia | Accoppiamento magnetico |
| Tipo | Scopo generale |
| Potere isolato | - No, no. |
| Numero di canali | 4 |
| Input - Lato 1/Lato 2 | 3:1 |
| Tipo di canale | Unidirezionale |
| Tensione - Isolamento | 2500Vrms |
| Immunità transitoria in modalità comune (min) | 25 kV/μs |
| Tasso di dati | 1 Mbps |
| Ritardo di propagazione tpLH / tpHL (Max) | 100 ns, 100 ns |
| Distorsione della larghezza dell'impulso (max) | 40 ns |
| Tempo di crescita / caduta (tipo) | 2.5ns, 2.5ns |
| Voltaggio - Fornitura | 2.7V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 105°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | ADUM1401 |
Caratteristiche delADUM1401ARWZ
* Qualificato per applicazioni automobilistiche
* Funzionamento a bassa potenza
- Funzionamento a 5 V
- 1,0 mA per canale al massimo da 0 a 2 Mbps
- 3,5 mA per canale a 10 Mbps al massimo
- 31 mA per canale massimo a 90 Mbps
- Funzionamento a 3 V
- 0,7 mA per canale al massimo da 0 a 2 Mbps
- 2,1 mA per canale a 10 Mbps al massimo
- 20 mA per canale a 90 Mbps
* Comunicazione bidirezionale
* Trasformazione a livello 3 V/5 V
* Funzionamento ad alta temperatura: 125°C
* Alta velocità di trasmissione dati: dc a 90 Mbps (NRZ)
* Caratteristiche di tempistica precise
- 2 ns di distorsione massima della larghezza dell'impulso
- 2 ns di abbinamento canale-canale massimo
* Alta immunità transitoria a modalità comune: > 25 kV/μs
* Funzione di attivazione di uscita
* pacchetto SOIC a 16 piombo
* Disponibili modelli conformi alla RoHS
* Autorizzazioni di sicurezza e regolamentari
- Riconoscimento UL: 2500 V rms per 1 minuto per UL 1577
- Avviso di accettazione del componente CSA 5A
- Certificato di conformità VDE
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = picco di 560 V
- omologazione TÜV: IEC/EN/UL/CSA 61010-1
Applicazioni diADUM1401ARWZ
* Isolamento multicanale di uso generale
* Isolamento dell'interfaccia SPI/convertitore dati
* Trasmettitori RS-232/RS-422/RS-485
* Isolamento del bus di campo industriale
* Sistemi automobilistici
Classificazioni ambientali e di esportazioneADUM1401ARWZ
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
