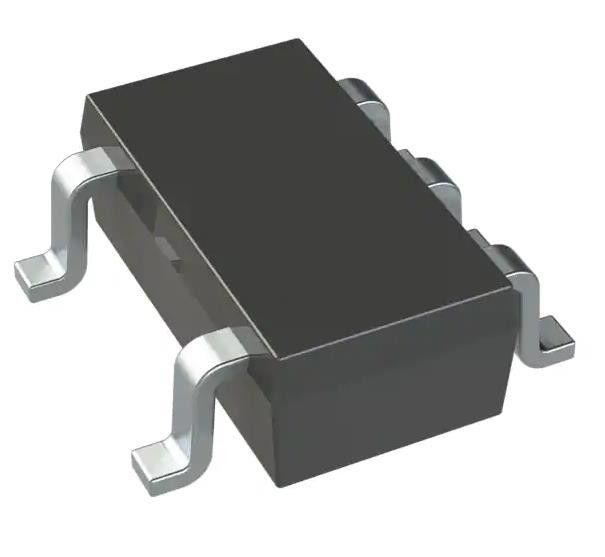

AP2204K-ADJTRG1 Regulatore di tensione lineare IC regolabile positivamente 1 Uscita 150mA
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AP2204K-ADJTRG1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Voltaggio - Input (Max): | 24V |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 1.24V | Voltaggio - uscita (massimo): | 22V |
| Dispendio di tensione (massimo): | 0.5V @ 150mA | Corrente - Output: | 150mA |
| Corrente - Quiescent (Iq): | 50µA | Corrente - Fornitura (Max): | 2,5 mA |
Descrizione di prodotto
AP2204K-ADJTRG1 Regulatore di tensione lineare IC regolabile positivamente 1 Uscita 150mA
Specificità diAP2204K-ADJTRG1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Diodi incorporati |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Non per nuovi disegni |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Regolabile |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 24V |
| Voltaggio - uscita (min/fisso) | 1.24V |
| Voltaggio - uscita (massimo) | 22V |
| Dispendio di tensione (massimo) | 0.5V @ 150mA |
| Corrente - Output | 150 mA |
| Corrente - Quiescent (Iq) | 50 μA |
| Corrente - Fornitura (Max) | 2.5 mA |
| PSRR | 60dB (100Hz ~ 1kHz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-74A, SOT-753 |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Numero del prodotto di base | AP2204 |
Caratteristiche delAP2204K-ADJTRG1
* Ampia gamma di tensione di ingresso: da 2,6 a 24 V
* Ampia gamma di tensione di uscita: da 1,24V a 22V
* Eccellente rigetto di ondulazione: 60dB@ f = 1kHz
* Voltaggio di scarico basso: VDROP = 100mV@IOUT = 100μA
* Corrente di terra bassa
* Alta precisione della tensione di uscita
* Compatibile con un condensatore ceramico a bassa resistenza al corrosivo
* Ottima regolazione di linea/carico
* Funzione di spegnimento termico
* Completamente privo di piombo e pienamente conforme alla RoHS (Nota 1 e 2)
* Libero da alogeni e antimoni.
Applicazioni diAP2204K-ADJTRG1
La serie AP2204 è un circuito integrato regolatore di tensione positiva fabbricato con il processo EPNP ad alta tensione.
Classificazioni ambientali e di esportazioneAP2204K-ADJTRG1
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
