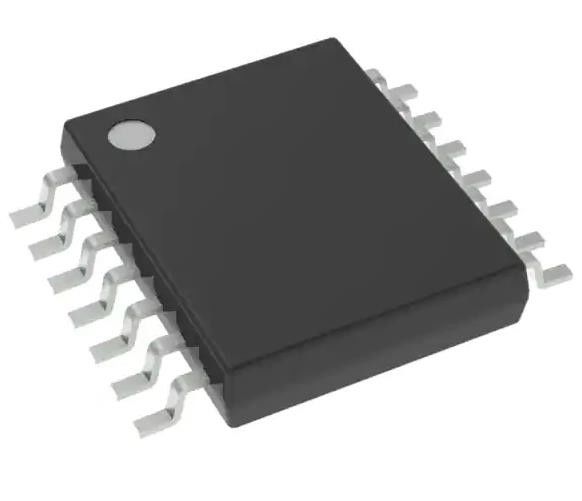

CD4011BPWR NAND Gate Integrated Circuit Chip IC 4 Canale 14-TSSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CD4011BPWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 4 | Numero degli input: | 2 |
|---|---|---|---|
| Voltaggio - Fornitura: | 3V ~ 18V | Corrente - tranquillo (massimo): | 1 µA |
| Corrente - uscita alta, basso: | 3,4 mA, 3,4 mA | Livello logico introdotto - minimo: | 1.5V ~ 4V |
| Livello logico introdotto -: | 3.5V ~ 11V | Ritardo di propagazione max @ V, CL max: | 90ns @ 15V, 50pF |
Descrizione di prodotto
CD4011BPWR NAND Gate Integrated Circuit Chip IC 4 Canale 14-TSSOP
Specificità diCD4011BPWR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 4000B |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | Porta NAND |
| Numero di circuiti | 4 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 3V ~ 18V |
| Corrente - Quiescent (Max) | 1 μA |
| Corrente: alta e bassa uscita | 30,4 mA, 3,4 mA |
| Livello logico di input - basso | 1.5V ~ 4V |
| Livello logico di input - alto | 3.5V ~ 11V |
| Ritardo massimo di propagazione @ V, Max CL | 90ns @ 15V, 50pF |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 14-TSSOP |
| Confezione / Cassa | 14-TSSOP (0,173", 4,40 mm di larghezza) |
| Numero del prodotto di base | CD4011 |
Caratteristiche delCD4011BPWR
*Tempo di ritardo di propagazione = 60 ns (tipicamente) a CL= 50 pF,VDD=10 V
*Input e output tamponati
* Caratteristiche di uscita simmetriche standardizzate
*Corrente di ingresso massima di 1 pA a 18 Vover nell'intero intervallo di temperatura dell'imballaggio;100 nA a 18 V e 250 C
*100% testato per corrente quieta a 20 V
*Nota parametrica di 5 V, 10 V e 15 V
Applicazioni diCD4011BPWR
Le porte NAND CD4011B, CD40128 e CD40238 forniscono al progettista del sistema l'implementazione diretta della funzione NAND e completano la famiglia esistente di porte CMOS.
Classificazioni ambientali e di esportazioneCD4011BPWR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
