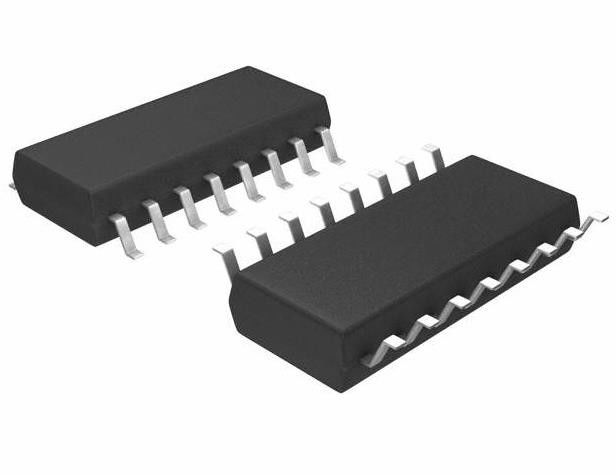

CD74HC123NSR Multivibratore monostabile 25 ns 16-SO
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CD74HC123NSR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 6 | Numero degli input: | 1 |
|---|---|---|---|
| Voltaggio - Fornitura: | 3V ~ 18V | Corrente - tranquillo (massimo): | 4µA |
| Corrente - uscita alta, basso: | 4.3mA, 24mA | Livello logico introdotto - minimo: | 1V ~ 2.5V |
| Livello logico introdotto -: | 4V ~ 12.5V | Ritardo di propagazione max @ V, CL max: | 50ns @ 15V, 50pF |
Descrizione di prodotto
CD74HC123NSR Multivibratore monostabile 25 ns 16-SO
Specificità diCD74HC123NSR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| altri apparecchi per la produzione di energia elettrica | |
| Mfr | Texas Instruments |
| Serie | 74HC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | Monostabile |
| Circuiti indipendenti | 2 |
| Input Schmitt Trigger | - No, no. |
| Ritardo della propagazione | 25 ns |
| Corrente: alta e bassa uscita | 5.2mA, 5.2mA |
| Voltaggio - Fornitura | 2 V ~ 6 V |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SOIC (0,209", 5,30 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SO |
| Numero del prodotto di base | 74HC123 |
Caratteristiche delCD74HC123NSR
• Il reset di sovrapposizione interrompe l' impulso di uscita
• Innescare dall'avanguardia o dall'indietro
• Q e Q Buffered Outputs
• Ripristino separato
• Ampia gamma di larghezze di impulso di uscita
• Schmitt Trigger su entrambi gli input A e B
• Fanout (oltre il range di temperatura)
- Uscite standard. . . . . . . . . . . . . . . 10 carichi LSTTL
- Uscite del conducente. . . . . . . . . . . . . 15 carichi LSTTL
• Ampia gamma di temperature di funzionamento. . -55°C a 125°C
• Tempo equilibrato di ritardo e di transizione della propagazione
• Significativa riduzione di potenza rispetto agli IC LSTTL Logic
• Tipi di HC
- Operazione da 2 a 6 V
- Alta immunità acustica: NIL = 30%, NIH = 30% di VCC a VCC = 5V
• Tipi di HCT
- 4,5 V a 5,5 V
- Compatibilità logica di input LSTTL diretta, VIL= 0,8V (Max), VIH = 2V (Min)
- Compatibilità di ingresso CMOS, Il ≤ 1μA a VOL, VOH
Applicazioni diCD74HC123NSR
I ¢HC123, ¢HCT123, CD74HC423 e CD74HCT423 sono multivibratori monostabili doppi con reset.
Classificazioni ambientali e di esportazioneCD74HC123NSR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
