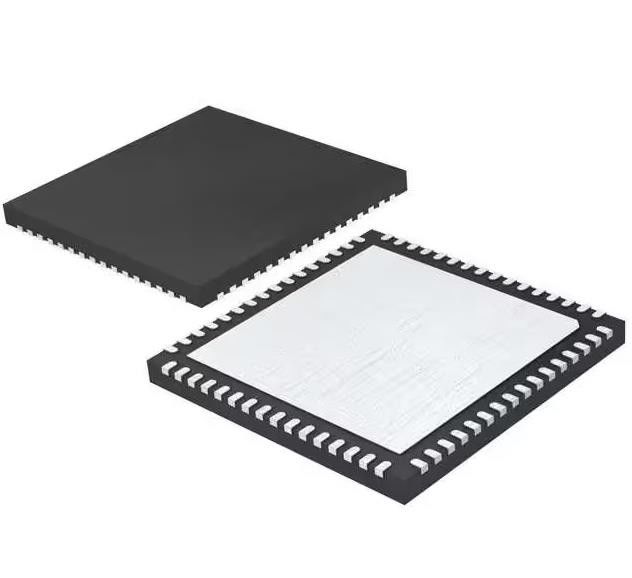

CDCE72010RGCT Sincronizzatore orologio Fanout Jitter Cleaner IC 1,5 GHz 1 64-VFQFN
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CDCE72010RGCT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Clock Synchronizer, Fanout (distribuzione), Jitter Cleaner | PLL: | - Sì, sì. |
|---|---|---|---|
| Input: | LVCMOS, LVDS, LVPECL | Prodotto: | LVCMOS, LVDS, LVPECL |
| Numero di circuiti: | 1 | Rapporto - Input:Output: | 3:20 |
| Voltaggio - Fornitura: | 3V ~ 3,6V | Frequenza - Max: | 1.5GHz |
Descrizione di prodotto
CDCE72010RGCT Clock Synchronizer Fanout Jitter Cleaner IC 1.5GHz 1 64-VFQFN
Specificità diCDCE72010RGCT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Orologio/Timing | |
| Generatori di orologi, PLL, sintetizzatori di frequenza | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Clock Synchronizer, Fanout (distribuzione), Jitter Cleaner |
| PLL | - Sì, sì. |
| Input | LVCMOS, LVDS, LVPECL |
| Prodotto | LVCMOS, LVDS, LVPECL |
| Numero di circuiti | 1 |
| Rapporto - Input:Output | 3:20 |
| Differenza - Input:Output | Sì/Sì |
| Frequenza - Max | 1.5 GHz |
| Divisore/moltiplicatore | Sì/No |
| Voltaggio - Fornitura | 3V ~ 3,6V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | Pad esposto 64-VFQFN |
| Confezione del dispositivo del fornitore | 64 VQFN (9x9) |
| Numero del prodotto di base | CDCE72010 |
Caratteristiche delCDCE72010RGCT
* Sincronizzatore LVPECL, LVDS, LVCMOSPLL ad alte prestazioni
* Due ingressi di orologio di riferimento (orologio primario e secondario) per il supporto alla ridondanza con selezione manuale o automatica
* Accetta due input differenziali (LVPECL o LVDS) fino a 500 MHz (o due input LVCMOS fino a 250 MHz) come riferimento PLL
* VCXO IN Clock è sincronizzato con uno dei due orologi di riferimento
* VCXO IN Frequenze fino a 1.5GHz (LVPECL) 800MHz per LvDS e 250MHz per LVCMOSLevel Signaling
* Le uscite possono essere una combinazione di LVPECLLVDS e LVCMoS (fino a 10 uscite differenziali LVPECL o LVDS o fino a 20 uscite LVCMOS), l'uscita 9 può essere convertita in un'input ausiliario come un secondo VC ((X) 0).
Applicazioni diCDCE72010RGCT
• Low Jitter Clock Driver per applicazioni di telecomunicazioni e wireless di fascia alta
• attrezzature di prova di alta precisione
Classificazioni ambientali e di esportazioneCDCE72010RGCT
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
