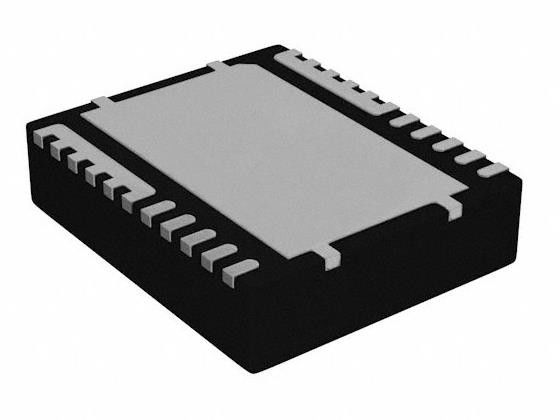

CSD95373AQ5M Conduttore a mezzo ponte Convertenti di carica a cilindro sincrono MOSFET 12-LSON-CLIP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CSD95373AQ5M |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Configurazione di uscita: | mezzo ponte | Applicazioni: | Buck Converters sincrono |
|---|---|---|---|
| Interfaccia: | PWM | PWM: | Induttivo |
| Tecnologia: | MOSFET di potere | Corrente - uscita/Manica: | 45A |
| Corrente - uscita di punta: | 67A | Tensione - carico: | 4.5V ~ 16V |
Descrizione di prodotto
CSD95373AQ5M Conduttore a mezzo ponte Convertenti di carica a cilindro sincrono MOSFET 12-LSON-CLIP
Specificità diCSD95373AQ5M
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conducenti a mezzo ponte | |
| Mfr | Texas Instruments |
| Serie | NexFETTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Configurazione di uscita | Mezzo ponte |
| Applicazioni | Convertitori di cuscinetto sincroni |
| Interfaccia | PWM |
| Tipo di carico | Induttivo |
| Tecnologia | MOSFET di potenza |
| Rds On (Tipo) | - |
| Corrente - uscita / canale | 45A |
| Corrente - Pico di uscita | 67A |
| Voltaggio - Fornitura | 4.5V ~ 5.5V |
| Tensione - carico | 4.5V ~ 16V |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Caratteristiche | Circuito di avvio, bandiera di stato |
| Protezione contro i difetti | Sopra temperatura, sparo attraverso, UVLO |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 12-PowerLFDFN |
| Confezione del dispositivo del fornitore | 12-LSON-CLIP (5x6) |
| Numero del prodotto di base | CSD95373 |
Caratteristiche delCSD95373AQ5M
* 45 Capacità di corrente di funzionamento continua
* Efficienza del sistema 92,6% a 25 A
* Perdita di potenza ultra-bassa di 2,6 W a 25 A
* Funzionamento ad alta frequenza (fino a 2 MHz)
* Densità elevata - SON 5 x 6 mm
* Pacchetto di induttanza ultra-bassa
* Impressione di PCB ottimizzata per il sistema
* 3,3 V e 5 V segnale PWM compatibile
* Modalità di emulazione dei diodi con FCCM
* Uscita di temperatura analogica
* Input PWM a tre stati
* Switch Bootstrap integrato
* Tempo morto ottimizzato per sparare attraverso la protezione
* RoHS Compliant - Terminale senza piombo
* Libero di alogeni
Applicazioni diCSD95373AQ5M
* Convertitore di buco sincrono multifase
- Applicazioni ad alta frequenza
- Applicazioni per cicli a corrente elevata e basso carico
* Convertitori punto di carico Dc-Dc
* Memoria e schede grafiche
* Desktop e Server VR11.x e VR12.x per i convertitori di Buck sincroni VCore
Classificazioni ambientali e di esportazioneCSD95373AQ5M
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
