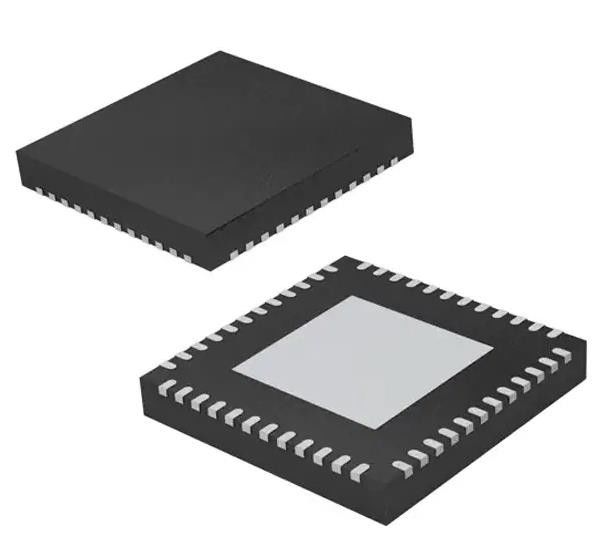

DS90UB914QSQX/NOPB 1.4Gbps Deserializzatore 1 Input 12 Output 48-WQFN (7x7)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DS90UB914QSQX/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Funzione: | Deserializzatore | Tasso di dati: | 1.4 Gbps |
|---|---|---|---|
| Tipo introdotto: | FPD-collegamento III, LVDS | Tipo di uscita: | LVCMOS |
| Numero degli input: | 1 | Numero delle uscite: | 12 |
| Voltaggio - Fornitura: | 1,71 V ~ 1,89 V, 3 V ~ 3,6 V | Temperatura di funzionamento: | -40°C ~ 105°C (TUM) |
Descrizione di prodotto
DS90UB914QSQX/NOPB 1.4Gbps Deserializzatore 1 Input 12 Output 48-WQFN (7x7)
Specificità diDS90UB914QSQX/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Serializzatori, deserializzatori | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Funzione | Deserializzatore |
| Tasso di dati | 1.4 Gbps |
| Tipo di input | FPD-Link III, LVDS |
| Tipo di uscita | LVCMOS |
| Numero di input | 1 |
| Numero di uscite | 12 |
| Voltaggio - Fornitura | 1.71V ~ 1.89V, 3V ~ 3.6V |
| Temperatura di funzionamento | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 48-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 48-WQFN (7x7) |
| Numero del prodotto di base | DS90UB914 |
Caratteristiche delDS90UB914QSQX/NOPB
* Supporto per pixel clock da 10 MHz a 100 MHz
* Interconnessione a coppia differenziale singola
* Carico utile di dati programmabile:
- carico utile a 10 bit fino a 100 MHz
- carico utile a 12 bit fino a 75 MHz
* Controllo bidirezionale continuo a bassa latenzaCanale di interfaccia con supporto 12C a 400 kHz
* 2:1 Multiplexer per scegliere tra due generatori di input
* Orologio incorporato con codifica DC-Balanced per supportare le interconnessioni AC-Coupled
* Capace di guidare fino a 25 metri
* Equalizatore di ricezione si adatta automaticamente alle variazioni della perdita del cavo
* Quattro GPIO (General-Purpose Input/OutputPins) dedicati disponibili sia sul serializzatore che sul deserializzatore
* Pin di segnalazione di uscita LOCK e funzione di diagnosi BIST-SPEED per convalidare l'integrità del collegamento
* 1,8-V.2Serializzatore di ingresso parallelo compatibile a.8 V o 3.3 V
* Fornitore di alimentazione singolo a 1,8 V
* Conforme alle norme ISO 10605 e IEC 61000-4-2 ESD
* Prodotto di categoria automobilistica: AEC-Q100 Grado 2Qualificato
* Intervallo di temperatura da -40°C a +105°C
* Piccola impronta del serializzatore (5 mm x 5 mm)
* Mitigazione delle EMI/EMC sui deserializzatori
- Spettro di diffusione programmabile (SSCG)
- Staggered output del ricevitore
Applicazioni diDS90UB914QSQX/NOPB
* Telecamera anteriore o posteriore per la mitigazione delle collisioni
* Visualizzazione circostante per assistenza al parcheggio
Classificazioni ambientali e di esportazioneDS90UB914QSQX/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
