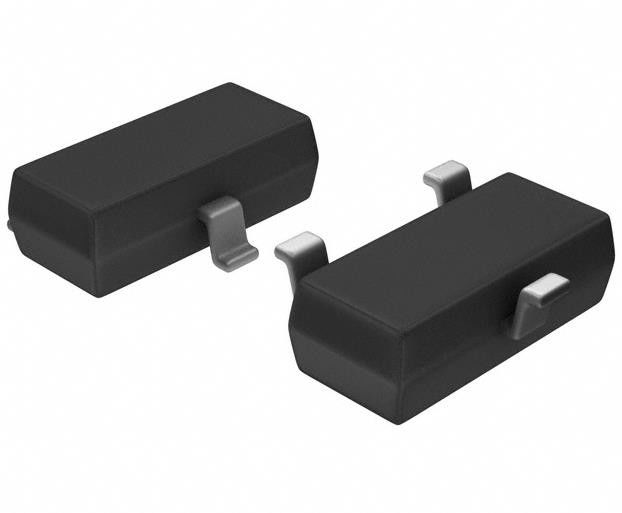

DTC114YKA-T146 Transistor bipolare pre-biasato 50 V 100 mA 250 MHz 200 mW
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DTC114YKA-T146 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo del transistor: | NPN - Pre-polarizzato | Corrente - collettore (CI) (massimo): | 100 mA |
|---|---|---|---|
| Tensione - ripartizione dell'emettitore del collettore (massima): | 50 V | Resistenza - base (R1): | 10 kOhms |
| Resistenza - emittenta-base (R2): | 47 kOhms | Guadagno corrente di CC (hFE) (min) @ CI, Vce: | 68 @ 5mA, 5V |
| Saturazione di Vce (massima) @ Ib, CI: | 300mV @ 250μA, 5mA | Corrente - taglio del collettore (massimo): | 500nA |
Descrizione di prodotto
DTC114YKA-T146 Transistor bipolare pre-biasato 50 V 100 mA 250 MHz 200 mW
Specificità diDTC114YKA-T146
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| Bipolare (BJT) | |
| Transistori bipolari singoli, pre-biased | |
| Mfr | Semiconduttore Rohm |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di transistor | NPN - Pre-pregiudicato |
| Corrente - Collettore (Ic) (Max) | 100 mA |
| Voltaggio - ripartizione dell'emittente del collettore (max) | 50 V |
| Resistenza - Base (R1) | 10 kOhms |
| Resistenza - Base dell'emittente (R2) | 47 kOhms |
| Cfr. la sezione 5.2. | 68 @ 5mA, 5V |
| Vce saturazione (max) @ Ib, Ic | 300mV @ 250μA, 5mA |
| Corrente - limite del collettore (massimo) | 500nA |
| Frequenza - Transizione | 250 MHz |
| Potenza - Max | 200 mW |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SMT3 |
| Numero del prodotto di base | DTC114 |
Caratteristiche delDTC114YKA-T146
1) Resistenze di biasing integrate, R1 = 10kΩ, R2 = 47kΩ
2) Le resistenze di bias integrate consentono la configurazione di un circuito di inverter senza collegare resistenze di ingresso esterne (vedi circuito interno).
3) Per il funzionamento devono essere impostate solo le condizioni di accensione/spegnibilità, facilitando la progettazione del circuito.
4) Tipi di PNP complementari: serie DTA114Y
Applicazioni di DTC114YKA-T146
Invertitore, interfaccia, driver
Classificazioni ambientali e di esportazioneDTC114YKA-T146
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
