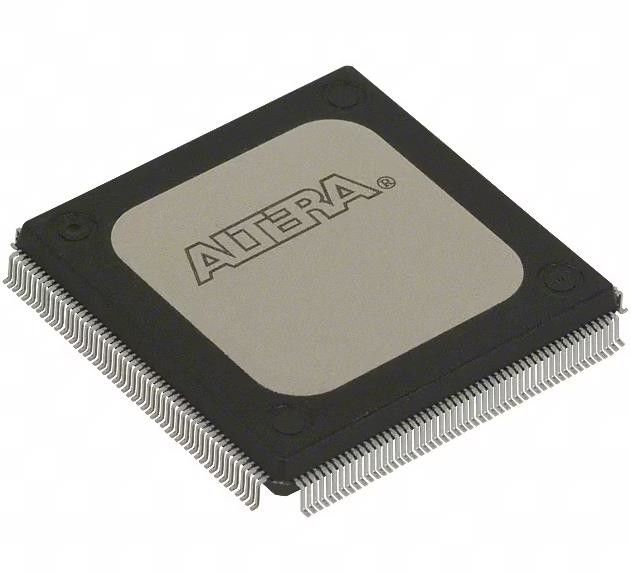

EPF10K20RI208-4N FLEX-10K Gate array programmabile su campo (FPGA) IC 147 12288 1152
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | EPF10K20RI208-4N |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero dei laboratori/CLBs: | 144 | Numero degli elementi di logica/cellule: | 1152 |
|---|---|---|---|
| RAM Bits totale: | 12288 | Numero di I/O: | 147 |
| Numero dei portoni: | 63000 | Voltaggio - Fornitura: | 4.5V ~ 5.5V |
| Tipo di montaggio: | Montaggio superficiale | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
Descrizione di prodotto
EPF10K20RI208-4N FLEX-10K Field Programmable Gate Array (FPGA) IC 147 12288 1152
Specificità diEPF10K20RI208-4N
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| FPGA (Field Programmable Gate Array) | |
| Mfr | Informazioni |
| Serie | FLEX-10K® |
| Pacco | Scaffale |
| Status del prodotto | Non utilizzato |
| Numero di LAB/CLB | 144 |
| Numero di elementi logici/cellule | 1152 |
| Bits totali di RAM | 12288 |
| Numero di I/O | 147 |
| Numero di porte | 63000 |
| Voltaggio - Fornitura | 4.5V ~ 5.5V |
| Tipo di montaggio | Montaggio superficiale |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Confezione / Cassa | 208-BFQFP Pad esposto |
| Confezione del dispositivo del fornitore | 208-RQFP (28x28) |
| Numero del prodotto di base | EPF10K20 |
Caratteristiche delEPF10K20RI208-4N
■ La prima famiglia di dispositivi logici programmabili (PLD) integrati del settore, che fornisce l'integrazione di un sistema su un chip programmabile (SOPC)
¢ Array incorporato per l'implementazione di megafunzioni, come la memoria efficiente e le funzioni logiche specializzate
Array logico per funzioni logiche generali
■ elevata densità
¥ 10.000 a 250.000 porte tipiche (cfr. tabelle 1 e 2)
- fino a 40.960 bit di RAM; 2.048 bit per blocco di array incorporato (EAB), tutti utilizzabili senza ridurre la capacità logica
■ Caratteristiche a livello di sistema
Supporto per l'interfaccia I/O MultiVoltTM
Pini di ingresso con tolleranza a 5,0 V nei dispositivi FLEX® 10KA
- basso consumo energetico (specifica tipica inferiore a 0,5 mA in modalità standby per la maggior parte dei dispositivi)
I dispositivi FLEX 10K e FLEX 10KA supportano l'interconnessione dei componenti periferici del gruppo di interesse speciale (PCI SIG) PCI Local Bus Specification, Revision 2.2
I dispositivi FLEX 10KA includono un diodo di fissaggio pull-up, selezionabile a spillo per spillo per la conformità 3,3-V PCI
Selezionare dispositivi FLEX 10KA supportano bus PCI a 5,0 V con otto carichi o meno
- circuiti integrati di prova di scansione di confine (BST) del Joint Test Action Group (JTAG) conformi a IEEE Std. 1149.1-1990, disponibili senza consumare alcuna logica del dispositivo
Applicazioni diEPF10K20RI208-4N
I dispositivi FLEX 10K di Altera sono i primi PLD integrati del settore.l'architettura Flexible Logic Element MatriX (FLEX) incorpora tutte le caratteristiche necessarie per implementare megafunzioni comuni di gate array.
Classificazioni ambientali e di esportazioneEPF10K20RI208-4N
| Attributo | Descrizione |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
