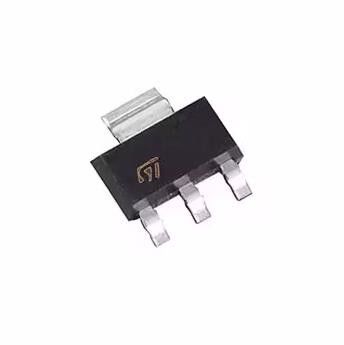

LDL1117S18R Regulatore di tensione lineare IC positivo fisso 1 uscita 1.2A SOT-223
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LDL1117S18R |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Fissato | Numero di regolatori: | 1 |
|---|---|---|---|
| Voltaggio - Input (Max): | 18V | Voltaggio - uscita (min/fisso): | 1.8V |
| Dispendio di tensione (massimo): | 0.6V @ 1.2A | Corrente - Output: | 1.2A |
| Corrente - Quiescent (Iq): | µA 500 | PSRR: | 87dB ~ 65dB (120Hz ~ 100kHz) |
| Evidenziare: | LDL1117S18R,LDL1117S18R IC regolatore lineare di tensione,Regolatore di tensione lineare IC 1.2A |
||
Descrizione di prodotto
LDL1117S18R Regulatore di tensione lineare IC positivo fisso 1 uscita 1.2A SOT-223
Specificità diLDL1117S18R
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | STMicroelettronica |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 18V |
| Voltaggio - uscita (min/fisso) | 1.8V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.6V @ 1.2A |
| Corrente - Output | 1.2A |
| Corrente - Quiescent (Iq) | 500 μA |
| PSRR | 87dB ~ 65dB (120Hz ~ 100kHz) |
| Caratteristiche di controllo | - |
| Caratteristiche di protezione | Sulla corrente, sopra la temperatura, sotto la tensione di blocco (UVLO) |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-261-4, TO-261AA |
| Confezione del dispositivo del fornitore | SOT-223 |
| Numero del prodotto di base | LDL1117 |
Caratteristiche delLDL1117S18R
• tensione di ingresso da 2,5 V a 18 V
• 20 V AMR
• Disponibile con tensioni di uscita fisse: 1,2 V (1,185 V), 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V, 5,0 V (altre opzioni sono disponibili su richiesta)
• Corrente di uscita garantita 1,2 A
• Tipico abbandono 350 mV @ 1,2 A
• Limitazioni interne di temperatura, corrente e potenza
• PSRR elevato 87 dB @ 120 Hz
• Intervallo di temperatura di funzionamento: -40 °C a 125 °C
• Pacchetto SOT223
Applicazioni diLDL1117S18R
• Consumatori
• Industria
• SMPS
• P.O.L. della scheda madre
• DC-DC post-regolazione
Classificazioni ambientali e di esportazioneLDL1117S18R
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
