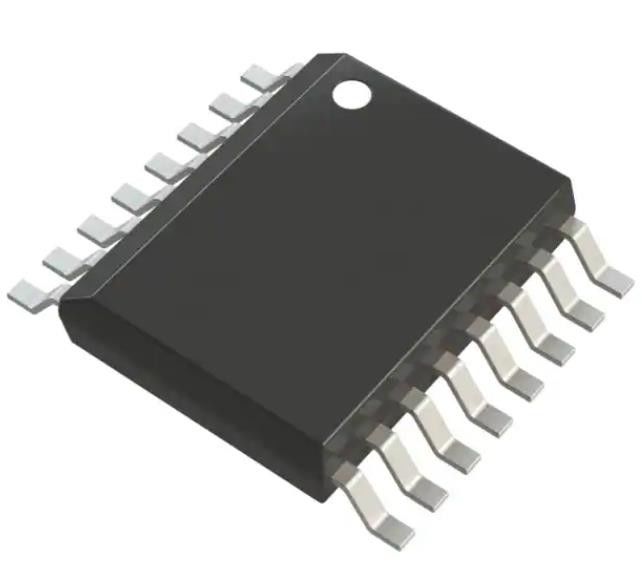

LT1568IGN # TRPBF Band Pass Filter IC Band Pass 2° Ordine 200kHz 16-SSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LT1568IGN#TRPBF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di filtro: | Passaggio di banda | Frequenza - taglio o centro: | 200KHz |
|---|---|---|---|
| Numero dei filtri: | 2 | Ordine del filtro: | 2° |
| Voltaggio - Fornitura: | 2.7V ~ 11V, ±2,7V ~ 5,5V | Tipo di montaggio: | Montaggio superficiale |
| Confezione / Cassa: | 16-SSOP (0,154", larghezza di 3.90mm) | Numero del prodotto di base: | LT1568 |
| Evidenziare: | LT1568IGN # TRPBF,LT1568IGN # TRPBF Filter IC |
||
Descrizione di prodotto
LT1568IGN # TRPBF Band Pass Filter IC Band Pass 2° Ordine 200kHz 16-SSOP
Specificità diLT1568IGN#TRPBF
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Filtri - Attivi | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di filtro | Pass band |
| Frequenza - limite o centro | 200 kHz |
| Numero di filtri | 2 |
| Ordine del filtro | 2° |
| Voltaggio - Fornitura | 2.7V ~ 11V, ±2,7V ~ 5,5V |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SSOP (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SSOP |
| Numero del prodotto di base | LT1568 |
Caratteristiche delLT1568IGN#TRPBF
■ Frequenza centrale fino a 10MHz su una singola alimentazione 3V
■ Facile da usare Un singolo valore di resistore imposta la frequenza di taglio a basso passaggio (200kHz ≤ ƒC ≤ 5MHz), valori di resistore disuguali estendono la frequenza di taglio fino a 10MHz
■ Estremamente flessibile Diversi valori dei resistori consentono funzioni di trasferimento lowpass con o senza guadagno (Butterworth, Chebyshev o Custom)
■ SNR = 92dB (ƒC = 2MHz, 2VP-P)
■ THD = 84dB (ƒC = 2MHz, 1VP-P)
■ Condensatori interni
■ Filtro a passaggio basso singolo a 4 poli o coppia di filtri a passaggio basso a 2 poli
■ Può essere collegato come filtro di banda
■ Produzione a fine singolo o differenziale
■ Funziona da alimentazione singola da 3V (2,7V Min) a ±5V
■ Voltaggi di ingresso e di uscita tra ferrovie
Applicazioni diLT1568IGN#TRPBF
■ Sostituisce i filtri attivi RC discreti e i moduli di filtro LC
■ Filtri antialiasing/riconstruzione
■ Canali doppi o I-Q (due filtri di secondo ordine in un unico pacchetto)
■ Conversione differenziale a fine singolo
■ elaborazione del segnale video
Classificazioni ambientali e di esportazioneLT1568IGN#TRPBF
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
