LT3014ES5#TRPBF Regulatore di tensione lineare IC regolabile positivo 1 Uscita 20mA
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LT3014ES5#TRPBF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Voltaggio - Input (Max): | 80V | Numero di regolatori: | 1 |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 1,22 V | Voltaggio - uscita (massimo): | 60 V |
| Dispendio di tensione (massimo): | 0.57V @ 20mA | Corrente - Output: | 20 mA |
| Corrente - Quiescent (Iq): | µA 20 | Corrente - Fornitura (Max): | 1 mA |
| Evidenziare: | LT3014ES5#TRPBF,LT3014ES5#TRPBF IC del regolatore lineare di tensione |
||
Descrizione di prodotto
LT3014ES5#TRPBF Regulatore di tensione lineare IC regolabile positivo 1 Uscita 20mA
Specificità di LT3014ES5#TRPBF
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Regolabile |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 80 V |
| Voltaggio - uscita (min/fisso) | 1.22V |
| Voltaggio - uscita (massimo) | 60 V |
| Dispendio di tensione (massimo) | 0.57V @ 20mA |
| Corrente - Output | 20 mA |
| Corrente - Quiescent (Iq) | 20 μA |
| Corrente - Fornitura (Max) | 1 mA |
| PSRR | 70 dB (120 Hz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura, inversa polarità |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |

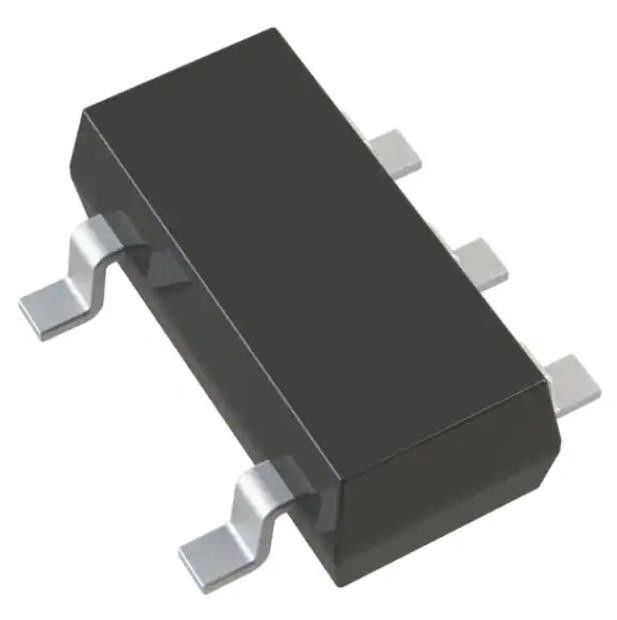

| Confezione / Cassa | SOT-23-5 Sottile, TSOT-23-5 |
| Confezione del dispositivo del fornitore | TSOT-23-5 |
| Numero del prodotto di base | LT3014 |
Caratteristiche delLT3014ES5#TRPBF
* Ampia gamma di tensione di ingresso: da 3V a 80V
* Corrente quiescente bassa: 7μA
* Voltaggio di scarico basso: 350mV
* Corrente di uscita: 20mA
* LT3014HV Sopravvive a transienti di 100V (2ms)
* Non sono necessari diodi di protezione
* Uscita regolabile da 1,22V a 60V
* 1μA corrente quiescente in arresto
* Stabile con condensatore di uscita 0,47μF
* Stabile con condensatori di alluminio, tantallo o ceramica
* Protezione con batteria inversa
* Nessun flusso di corrente inversa dall'uscita
* Limitazione termica ■ Disponibile nei pacchetti ThinSOTTM a 5 e DFN a 8 piombo
Applicazioni diLT3014ES5#TRPBF
* Regulatori ad alta tensione a bassa corrente
* Regulatore per sistemi a batteria
* Applicazioni di telecomunicazione
* Applicazioni automobilistiche
Classificazioni ambientali e di esportazioneLT3014ES5#TRPBF
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
