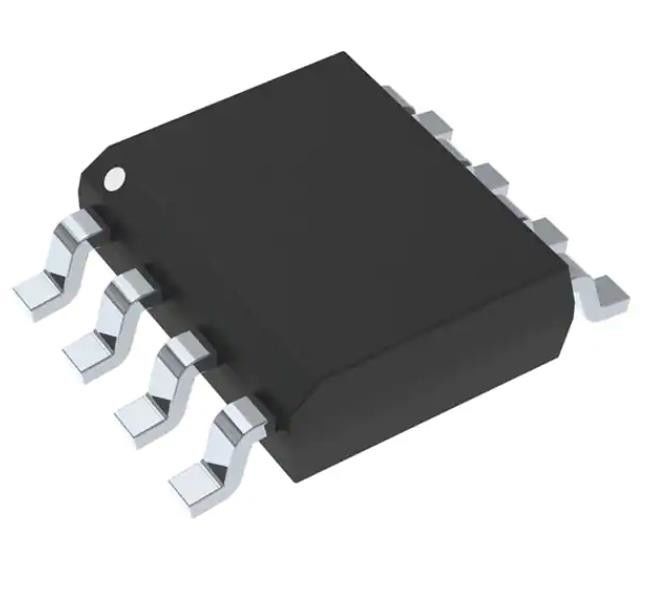

MC33272ADR2G Chip a circuito integrato amplificatore a uso generale 2 circuito 8-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MC33272ADR2G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo dell'amplificatore: | Scopo generale | Scopo generale: | 2 |
|---|---|---|---|
| Tipo di uscita: | - | Prodotto di larghezza di banda di guadagno: | 24 megahertz |
| Tasso di risposta: | 10V/µs | Tensione - contrappeso introdotto: | µV 100 |
| Corrente - polarizzazione introdotta: | Na 300 | Corrente - rifornimento: | 2,15 mA (x2 canali) |
Descrizione di prodotto
MC33272ADR2G Chip a circuito integrato amplificatore a uso generale 2 circuito 8-SOIC
Specificità diMC33272ADR2G
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amplificatori OP, amplificatori tampone | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di amplificatore | Scopo generale |
| Numero di circuiti | 2 |
| Tipo di uscita | - |
| Tasso di eliminazione | 10V/μs |
| Prodotto di banda di guadagno | 24 MHz |
| Corrente - Bias di ingresso | 300 nA |
| Voltaggio - Offset di ingresso | 100 μV |
| Corrente - Fornitura | 2.15mA (x2 canali) |
| Corrente - uscita / canale | 37 mA |
| Tensione - Distanza di alimentazione (min) | 3 V |
| Voltaggio - Distanza di alimentazione (max) | 36 V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | MC33272 |
Caratteristiche delMC33272ADR2G
• tensione di ingresso di compensazione ridotta a 100 V (tipo)
• Corrente di bias di ingresso bassa: 300 nA
• Corrente di compensazione a basso ingresso: 3,0 nA
• Alta resistenza all'ingresso: 16 M
• Basso rumore: 18 nV/ √ Hz @ 1,0 kHz
• Prodotto ad alta larghezza di banda: 24 MHz @ 100 kHz
• Alta velocità di svolta: 10 V/s
• Larghezza di banda di potenza: 160 kHz
• Eccellente stabilità di frequenza
• Unità di guadagno stabile: w/Capacità carichi fino a 500 pF
• Grandi oscillazioni di tensione di uscita: +14,1 V/-14,6 V
• Distorsione armonica totale bassa: 0,003%
• Corrente di scarico dell'alimentazione: 2,15 mA per amplificatore
• Funzionamento a alimentazione singola o a alimentazione separata: +3,0 V a +36 V o ±1,5 V a ±18 V
• I diodi ESD forniscono una protezione aggiuntiva agli ingressi
• Prefisso NCV per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q100 Qualificato e PPAP Capace
• Sono disponibili pacchetti privi di Pb
Applicazioni diMC33272ADR2G
La serie di amplificatori operativi monolitici MC33272/74 sono di qualità fabbricati con concetti di design Bipolar innovativi.
Classificazioni ambientali e di esportazioneMC33272ADR2G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
