MC74LCX125DG Buffer non invertente 4 elementi 1 bit per elemento 3 stati di uscita
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MC74LCX125DG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Attenui, Non invertendo | Numero di elementi: | 4 |
|---|---|---|---|
| Numero di bit per elemento: | 1 | Tipo di input: | - |
| Tipo di uscita: | 3-Stato | Corrente - uscita alta, basso: | 24mA, 24mA |
| Voltaggio - Fornitura: | 2V ~ 3,6V | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
Descrizione di prodotto
MC74LCX125DG Buffer non invertente 4 elementi 1 bit per elemento 3 stati di uscita
Specificità diMC74LCX125DG
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Buffer, driver, ricevitori, trasmettitori | |
| Mfr | semi |
| Serie | 74LCX |
| Pacco | Tubo |
| Status del prodotto | Attivo |
| Tipo di logica | Buffer, non invertente |
| Numero di elementi | 4 |
| Numero di bit per elemento | 1 |
| Tipo di input | - |
| Tipo di uscita | 3 Stati |
| Corrente: alta e bassa uscita | 24mA, 24mA |
| Voltaggio - Fornitura | 2V ~ 3,6V |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |

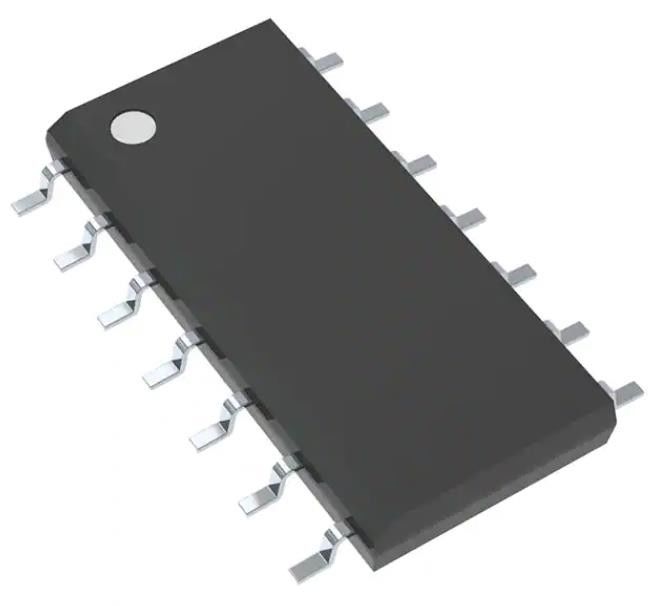

| Confezione / Cassa | 14-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 14-SOIC |
| Numero del prodotto di base | 74LCX125 |
Caratteristiche delMC74LCX125DG
* Progettato per il funzionamento VCC da 2,3 a 3,6 V
* 5,0 V Tollerante − Capacità di interfaccia con logica TTL 5,0 V
* Supporta l'inserimento e il prelievo dal vivo
* La specifica IOFF garantisce un'alta impedenza quando VCC = 0 V
* Compatibile con LVTTL
* Compatibile con LVCMOS
* 24 mA di uscita bilanciata Capacità del pozzo e della sorgente
* Corrente di alimentazione statica presso zero in tutti e tre gli stati logici (10 A) Riduce sostanzialmente i requisiti di potenza del sistema
* Performance di chiusura superiore a 500 mA
* Performance ESD: Modello del corpo umano > 2000 V Modello della macchina > 200 V
* Prefisso NLV per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q100 Qualificato e PPAP Capace
* Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni diMC74LCX125DG
L'MC74LCX125 è un quad buffer ad alte prestazioni non invertevole che opera da un'alimentazione da 2,3 a 3,6 V.
Classificazioni ambientali e di esportazioneMC74LCX125DG
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
