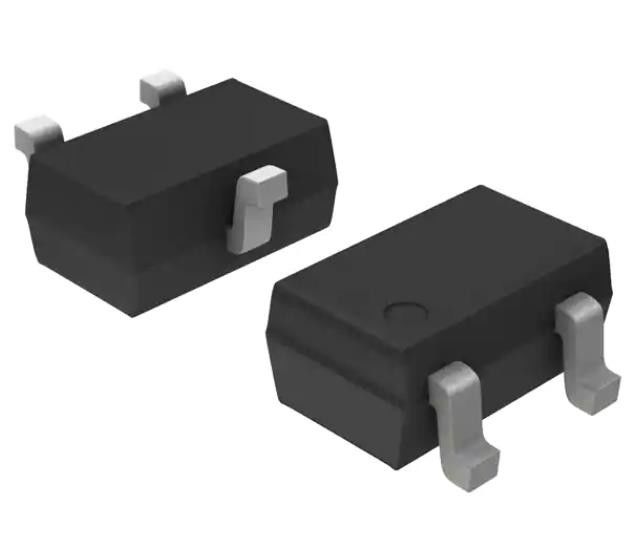

MMBZ27VCWT1G 38V Morsetto 1A Ipp TV Diodo Montaggio superficiale SC-70-3 (SOT323)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MMBZ27VCWT1G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Zener | Zener: | 2 |
|---|---|---|---|
| Tensione - Standoff inverso (tipico): | 22V | Tensione - Guasto (Min): | 25.65V |
| Tensione - premere (massima) @ Ipp: | 38V | Corrente - Impulso di picco (10/1000µs): | 1A |
| Linea elettrica protezione: | - No, no. | Applicazioni: | Scopo generale |
Descrizione di prodotto
MMBZ27VCWT1G 38V Clamp 1A Ipp Tvs Diode Surface Mount SC-70-3 (SOT323)
Specificità diMMBZ27VCWT1G
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo | Zener |
| Canali unidirezionali | 2 |
| Voltaggio - blocco inverso (tipo) | 22V |
| Voltaggio - rottura (min) | 25.65V |
| Voltaggio - Chiusura (Max) @ Ipp | 38V |
| Corrente - Impulso di picco (10/1000μs) | 1A |
| Potenza - Pulso di picco | - |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Scopo generale |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-70, SOT-323 |
| Confezione del dispositivo del fornitore | SC-70-3 (SOT323) |
| Numero del prodotto di base | MMBZ27 |
Caratteristiche delMMBZ27VCWT1G
• Il pacchetto SC-70 consente due configurazioni unidirezionali separate o una configurazione bidirezionale singola
• Intervallo di tensione inversa di picco di lavoro − 22 V
• Tensione di rottura standard di Zener − 27 V
• Potenza di picco − 40 W @ 1,0 ms (Bidirezionale), per Figura 4
• Classificazione ESD di classe N (superiore a 16 kV) per modello di corpo umano
• Basse perdite < 100 nA
• Indice di infiammabilità: UL 94 V−O
• Prefisso SZ per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di effettuare PPAP
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni diMMBZ27VCWT1G
Questi due diodi monolitici di silicio sono progettati per applicazioni che richiedono una capacità di protezione da sovratensioni transitorie.
Classificazioni ambientali e di esportazioneMMBZ27VCWT1G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
