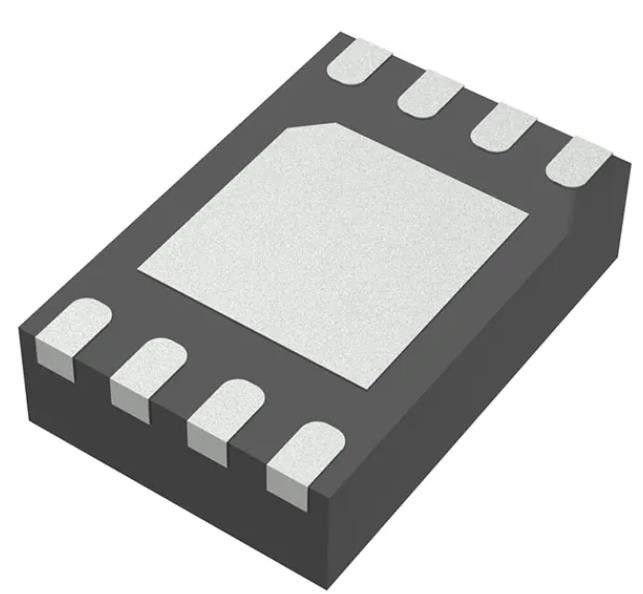

MP3305DD-LF-Z LED driver IC 1 uscita DC DC regolatore PWM Dimming 1.33A 8-QFN
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MP3305DD-LF-Z |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Regolatore di CC di CC | Topologia: | Aumenti (spinta) |
|---|---|---|---|
| Commutatori interni: | - Sì, sì. | Numero di uscite: | 1 |
| Tensione - Alimentazione (Min): | 2,5 V | Tensione - rifornimento (massimo): | 6V |
| Tensione - uscita: | 36 V | Corrente - uscita/Manica: | 1.33A (commutatore) |
Descrizione di prodotto
MP3305DD-LF-Z LED driver IC 1 uscita DC DC regolatore PWM Dimming 1.33A 8-QFN
Specificità diMP3305DD-LF-Z LED
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori LED | |
| Mfr | Monolithic Power Systems Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo | Regulatore di corrente continua |
| Topologia | Step-Up (Boost) |
| Interni | - Sì, sì. |
| Numero di uscite | 1 |
| Tensione - alimentazione (min) | 2.5V |
| Voltaggio - alimentazione (massimo) | 6V |
| Voltaggio - uscita | 36 V |
| Corrente - uscita / canale | 1.33A (interruttore) |
| Frequenza | 2.2MHz |
| Dimming | PWM |
| Applicazioni | Lampade di sfondo |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-TFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 8-QFN (2x3) |
| Numero del prodotto di base | MP3305 |
Caratteristiche delMP3305DD-LF-Z LED
• MOSFET di potenza interna
• Dispositivi per LED bianchi fino a 10 serie
• Efficienza fino all'88%
• Frequenza di attenuazione PWM da 250 Hz a 50 kHz
• Frequenza di commutazione fissa di 2,2 MHz
• soglia di spegnimento regolabile a carico aperto (OVP)
• bassa tensione di ritorno di 200 mV
• UVLO, spegnimento termico
• Limite di corrente interna 1.3A
• Disponibile in confezioni QFN8 da 2 mm x 3 mm
Applicazioni diMP3305DD-LF-Z LED
• Pannelli LCD
• Fotogrammi digitali
• Computer portatili e PDA
• Fotocamere digitali
• Piccoli schermi LCD
Classificazioni ambientali e di esportazioneMP3305DD-LF-Z LED
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
