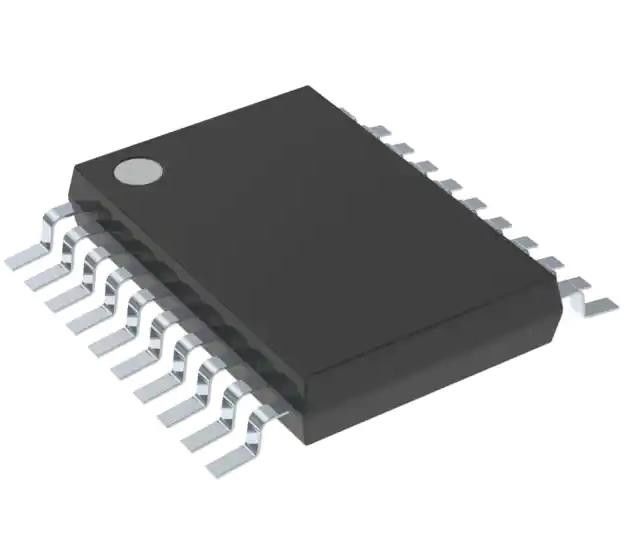

SN74ABT245BNSR IC trasmettitore non invertente 1 elemento 8 bit per elemento 3-stato
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74ABT245BNSR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Ricetrasmettitore, Non invertente | Numero di elementi: | 1 |
|---|---|---|---|
| Numero di bit per elemento: | 8 | Tipo di uscita: | 3-Stato |
| Corrente - uscita alta, basso: | 32mA, 64mA | Voltaggio - Fornitura: | 4.5V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 85°C (TA) | Confezione del dispositivo del fornitore: | 20-SO |
Descrizione di prodotto
SN74ABT245BNSR IC trasmettitore non invertente 1 elemento 8 bit per elemento 3-stato
Specificità diSN74ABT245BNSR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Buffer, driver, ricevitori, trasmettitori | |
| Mfr | Texas Instruments |
| Serie | 74ABT |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | Trasmettitore, non invertente |
| Numero di elementi | 1 |
| Numero di bit per elemento | 8 |
| Tipo di input | - |
| Tipo di uscita | 3 Stati |
| Corrente: alta e bassa uscita | 32mA, 64mA |
| Voltaggio - Fornitura | 4.5V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 20-SOIC (0,209", 5,30 mm di larghezza) |
| Confezione del dispositivo del fornitore | 20-SO |
| Numero del prodotto di base | 74ABT245 |
Caratteristiche delSN74ABT245BNSR
* VOLP tipico (output ground bounce) < 1 V a VCC = 5 V, TA = 25 °C
* Avvio e accensione di tre stati di supporto
* Fonti di uscita di alta potenza (−32 mA IOH, 64 mA IOL)
* Prestazioni di blocco superiori a 500 mA per JEDEC Standard JESD 17
* La protezione ESD supera la JESD 22
− Modello del corpo umano 2000-V (A114-A)
− Modello di macchina da 200 V (A115-A)
Applicazioni diSN74ABT245BNSR
Questi ricevitori di bus ottale sono progettati per la comunicazione asincrona tra bus dati.a seconda del livello logico all'ingresso di direzione-controllo (DIR)L'ingresso abilitato all'uscita (OE) può essere utilizzato per disattivare il dispositivo in modo che i bus siano efficacemente isolati.
Classificazioni ambientali e di esportazioneSN74ABT245BNSR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
