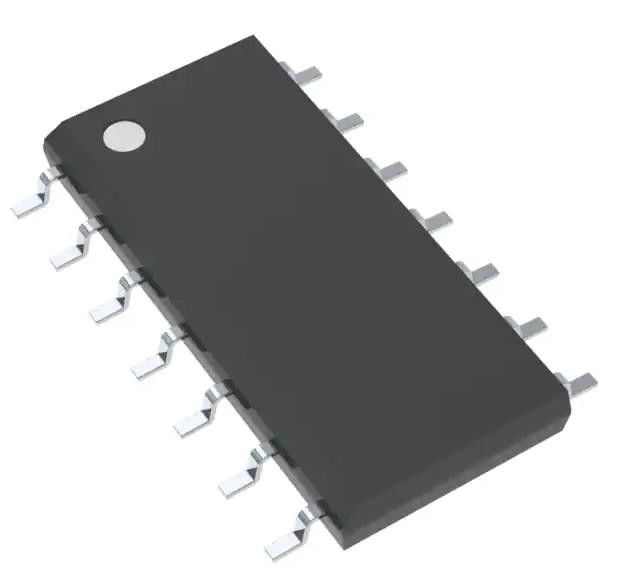

SN74AC08DR Chip di circuito integrato e gate IC 4 canale 14-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74AC08DR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | E portone | Numero di circuiti: | 4 |
|---|---|---|---|
| Numero degli input: | 2 | Voltaggio - Fornitura: | 2V ~ 6V |
| Corrente - uscita alta, basso: | 24mA, 24mA | Corrente - tranquillo (massimo): | µA 2 |
| Livello logico introdotto - minimo: | 0.9V ~ 1.65V | Livello logico introdotto -: | 2.1V ~ 3.85V |
Descrizione di prodotto
SN74AC08DR Chip di circuito integrato e gate IC 4 canale 14-SOIC
Specificità diSN74AC08DR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 74AC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | E porta |
| Numero di circuiti | 4 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 2V ~ 6V |
| Corrente - Quiescent (Max) | 2 μA |
| Corrente: alta e bassa uscita | 24mA, 24mA |
| Livello logico di input - basso | 0.9V ~ 1.65V |
| Livello logico di input - alto | 2.1V ~ 3.85V |
| Ritardo massimo di propagazione @ V, Max CL | 7.5ns @ 5V, 50pF |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 14-SOIC |
| Confezione / Cassa | 14-SOIC (0,154", 3,90 mm di larghezza) |
| Numero del prodotto di base | 74AC08 |
Caratteristiche delSN74AC08DR
Funzionamento VCC da 2 a 6 V
Input accetta tensioni fino a 6 V
Max tpd di 7,5 ns a 5 V
Applicazioni diSN74AC08DR
I dispositivi AC08 sono quadrupli di 2 ingressi positivi e porta.
Classificazioni ambientali e di esportazioneSN74AC08DR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
